RoF光リンク(RF OVER FIBER OPTIC LINK)は、無線信号で光信号を強度変調して光ファイバ伝送する技術で、携帯電話の不感地帯を解消するための重要な技術になっています。ファイバーラボでは、Optilab社、Optical Zonu社のRoF製品をご提供しています。
■Optilabs社の製品は、変調器ドライバ/RFアンプ、 光トランスミッタ、光レシーバ、EDFAなどを組み合わせたセットになっており、ご用途に応じて様々なシステムを選択できます。帯域幅も3GHzから40GHzまで幅広く揃っています。
■Optical Zonu社の製品には、低コストモジュールタイプのOZ51Xシリーズ、標準的なRoFトランシーバOZ81Xシリーズ、非常に広いいSFDRと低いNFが必要な用途向けのOZ160Xシリーズがあります。何れのシリーズにも帯域幅3GHzと6GHzのモデルがあります。
■Optilab製RoF光リンク
| 型番 | 波長 (nm) |
帯域幅 (GHz) |
変調器ドライバ/RFアンプ | トランスミッタ | レシーバ | EDFA |
| RFLL-3 | 1310 CWDM | 3 | – | LT-3-OD | RF-3-OD | – |
| RFLL-12-B | 1520-1610 | 12 | – | LTA-20-M | PR-12-B-M | – |
| RFLL-20-H | 1520-1610 | 20 | MD-20 | LTA-20-M | PD-30-M | – |
| RFLL-20-L | 1520-1610 | 20 | – | LTA-20-M | PD-30-M | – |
| RFLL-30-L-1 | 1520-1610 | 30 | – | LTB-40 | PD-40-DC | – |
| RFLL-30-L-2 | 1520-1610 | 30 | – | LTA-40-LD-V | PD-40-DC | – |
| RFLL-35-H-1 | 1520-1610 | 35 | MD-50 | LTA-40-LD-V | PD-40-DC | EDFA-16-C |
| RFLL-40-H-1 | 1520-1610 | 40 | MD-50 | LTA-40-LD-V | PD-50-DC | EDFA-16-C |
| RFLL-40-H-2 | 1520-1610 | 40 | MD-50 | LTA-40-LD-V | PD-40-DC | EDFA-16-C |
| RFLL-40-H-3 | 1520-1610 | 40 | MD-50 | LTA-40-LD-X | PD-40-DC | EDFA-16-C |
| RFLL-40+-H-3 | 1520-1610 | 40 | MD-50 | LTA-40-LD-V | PD-50-M | EDFA-16-C |
| RFLL-40+-L-1 | 1520-1610 | 40 | – | LTB-40 | PD-50-M | – |
| RFLL-40-L-3 | 1520-1610 | 40 | – | LTA-40-LD-X | PD-40-DC | – |
| RFLL-40-M-1 | 1520-1610 | 40 | – | LTB-40 | PD-40-DC | EDFA-16-C |
| RFLL-40-M-2 | 1520-1610 | 40 | – | LTA-40-LD-V | PD-40-DC | EDFA-16-C |
| RFLL-40-M-3 | 1520-1610 | 40 | – | LTA-40-LD-X | PD-40-DC | EDFA-16-C |
| 外観写真 | 型番 | 製品名 | 波長 (nm) | 帯域幅 | オプション*1 |
 |

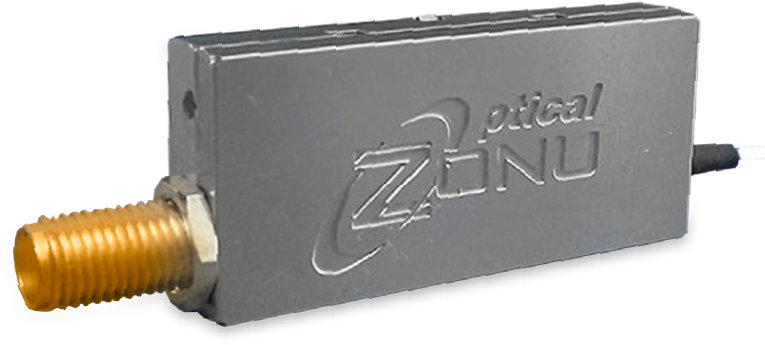

OZ10x | 小型RoF光リンクモジュール | 1310/1550/CWDM波長 |
30 MHz ~ x GHz x: 3, 4, 6 |
・低雑音増幅器（LNA）
|
 |

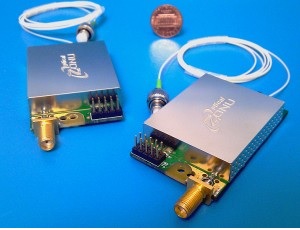

OZ510 | 3GHz RoF光リンクモジュール | 1310/1550/CWDM波長 | 30 MHz ~ 3 GHz | |
|
OZ516 | 6GHz RoF光リンクモジュール | 1310/1550/CWDM波長 | 20 MHz ~ 6 GHz | |
 |

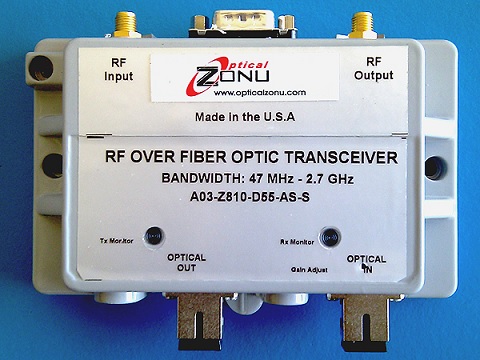

OZ810 | 3GHz RoF 光リンク用トランシーバ | 1310/1550/CWDM波長 | 30 MHz ~ 3 GHz | |
|
OZ816 | 6GHz RoF 光リンク用トランシーバ | 1310/1550/CWDM波長 | 30 MHz ~ 6 GHz | |
 |

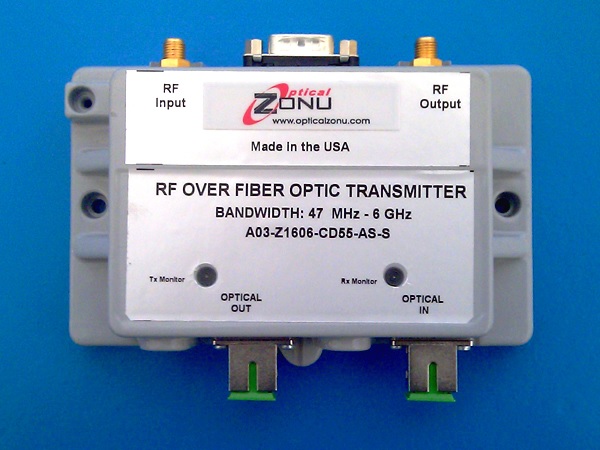

OZ1603 | 3GHz RpF光リンク用プレミアムトランシーバ | 1310/1550/CWDM波長 | 30 MHz ~ 3 GHz | |
|
OZ1606 | 6GHz RoF光リンク用プレミアムトランシーバ | 1310/1550/CWDM波長 | 47 MHz ~ 6 GHz |
*1 モデルにより選択できるオプションが異なります
