光パワーモニターを使えば光ファイバ内を伝搬する光信号の強度を測定できます。また、光チャネルモニタにより ITU-Grid波長で伝搬する光信号の各波長毎の光パワーを常時監視することができます。これらの光パワーモニター用デバイスは光通信ネットワークをはじめ、光センサシステムや製造管理プロセスでも多数使われています。
フォトディテクタとは| 単一チャンネル光パワーモニタ | |||||
| 製品写真 | 型番 | 波長帯 | 入射パワー範囲 | Tap比 | メーカ |
 |

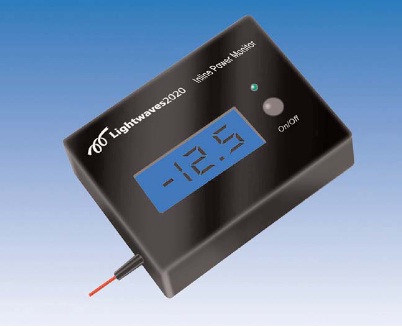

IOPM-LCD | 1525-1615 nm | -45~+23 dBm | 1%, 3%, 5% | Lightwaves 2020 |
 |
MOPM | C-band:1525-1565 nm L-band:1570-1615 nm CL-band:1525-1615 nm |
500 mW max. 300 mW max. 300 mW max. |
1% 3% 5% |
|
|

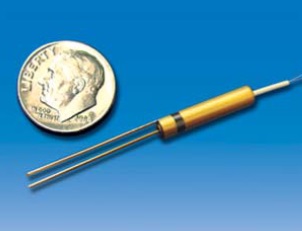

UOPM(片方向モニタ) | C-band:1525-1565 nm L-band:1570-1615 nm CL-band:1525-1615 nm |
500 mW max. 300 mW max. 300 mW max. |
1% 3% 5% |
|
 |
PIBF | 1540±30 nm 1310±50 nm |
15 dBm max. | – | |
 |
タップPDモニタ | 1260-1360 nm 1460-1620 nm |
500 mW max. | 1% 3% 5% |
Opneti |
 |
FWDMパワーモニタ | 1310±40 nm 1490±40 nm 1550±40 nm |
500 mW max. | – | |
| 波長 & 光パワーモニタ | |||||
 |
IOWPM | 1260-1610 nm | -15~+23 dBm (波長測定) -40~+23 dBm (パワー測定） |
3% | Lightwaves 2020 |
 |

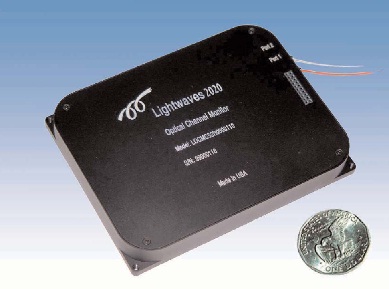

OCM | ITU grids 500/100 GHz C/L/C+L-band |
-15~+23 dBm (波長測定) -40~+23 dBm (パワー測定） |
3% | |
| 多チャンネル光パワーモニタ | |||||
| 製品写真 | 型番 | 波長帯 | チャンネル数 | 入射パワー範囲 | メーカ |
 |

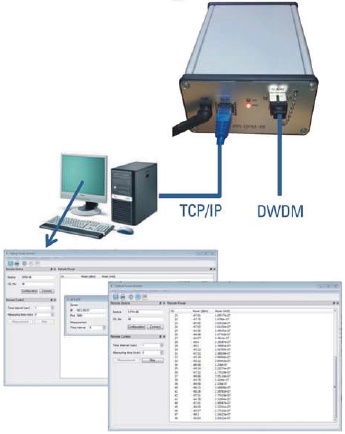

OPM-48 | 1526.44-1563.86 nm (196.4-191.7 THz) |
C-band 48 ch | -40~+10 dBm | PPI Inc. |
 |
OPMA | C-band:1525-1565 nm L-band:1570-1615 nm CL-band:1525-1615 nm |
4 ch/8 ch | 500 mW(1%Tap比） 300 mW(3, 5%Tap比） |
Lightwaves 2020 |
