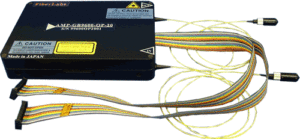

モジュール型光アンプは組み込みに適したコンパクトな光アンプです。ファイバーラボでは、O,S,C,Lバンドにわたる幅広い波長帯のゲインブロックタイプ型光アンプをご提供しています。アクセス系における1.31μm、1.49μm、1.55μmの3波長１芯多重方式（ITU-T(G.983準拠)）や、DWDM伝送、1.3μm帯を用いた100GbE (IEEE802.3ba)などにご利用いただけます。
 |
 |
■ 特徴
・高速伝送（～100Gbps）に対応しております
・伝送される光信号をそのまま増幅するため、信号の種類、プロトコル（SDH、SONET、HD-SDI など）に関係なく利用できます
・イーサネット、メディアコンバータ等による伝送距離の延伸等にご利用いただけます
100GbE-LR4への適用例
・いずれのメーカのTx（トランスミッター）にも対応しております
・O(1.3μm)バンド、S(1.4μm)バンド、C(1.5μm)バンドの各波長の光アンプをご提供しております
・SNMP(Simple Network Management Plotocol)対応
・小型MSAサイズのEDFAモジュールもラインアップ
■ モジュールタイプ
| 型番 | バンド | 信号波長 (nm) |
サイズ*5 (mm) |
利得 (dB) |
NF (dB) |
適用 |
| O | 1280 ~ 1320 | 125x150x25 | 8 ~ 16*1 | < 7 | ブースタ | |
| 10 ~ 25*2 | プリアンプ | |||||
| 132x190x35 | 8 ~ 16*1 | ブースタ | ||||
| 10 ~ 25*2 | プリアンプ | |||||
| S |
1460 ~ 1500 | 132x190x35 | 15 ~ 25 | < 7 | ブースタ | |
| C |
1530 ~ 1560 | 45x70x12 (ハーフMSA) |
12, 13*3 | < 6 | ブースタ | |
| 25, 27*4 | < 5 | プリアンプ | ||||
| 70x90x12 (フルMSA) |
12 ~ 20*3 | < 6 | ブースタ | |||
| 25 ~ 33*4 | < 5 | プリアンプ | ||||
| 90x120x18 | 10 ~ 20*4 | < 6 | ブースタ | |||
| 10 ~ 40*4 | < 5 | プリアンプ | ||||
|
（出力 XX = 13 ~ 19 dBm）
|
1528 ~ 1564 | 40x70x12 (ハーフMSA) |
入出力パワーに依存 | 4 ~ 5 | ブースタ | |
|
（出力 XX = 13 ~ 23 dBm）
|
70x90x15 (フルMSA) |
入出力パワーに依存 | 4 ~ 5 | ブースタ | ||
|
（利得 XX = 15 ~ 30 dB）
|
40x70x12 (ハーフMSA) |
15 ~ 30*4 | 4 ~ 5 | プリアンプ | ||
|
（利得 XX = 20 ~ 40 dB）
|
70x90x15 (フルMSA) |
20 ~ 40*4 | 4 ~ 4.5 | プリアンプ | ||
| L | 1560 ~ 1610 | 90x120x29 | 16, 19*6 | < 6 | ブースタ |
| *1 入力信号：>0dBm@1310nm | *3 入力信号：>0dBm@1550nm | *5 突起部を含まず |
| *2 入力信号：-30dBm@1310nm | *4 入力信号：-30dBm@1550nm | *6 入力信号：>0dBm@1580nm |
■ ゲインブロックオプション：評価ボード
|
型番
|
適合モデル
|
| P/N: AMP-GB9600-Ox-yy, AMP-GB901x-Cx-yy, etc. | |
| P/N: AMP-GB9620-Ox-yy, GB-FMSA011-Cx-yy, etc. |
