SLD光源は、LEDのようにブロードなスペクトルをもつ低コヒーレンスな光で、かつLDのように高い輝度をもつ広帯域光源（ブロードバンド光源）です。LDのように狭い活性層で発光するのでファイバへ効率よく入射でき、光ジャイロをはじめ計測、センサ用インコヒーレント光源として使われています。ファイバーラボでは、可視から近赤外にわたる各種波長帯のファイバ出力SLD光源をご提供しています。実験等に便利なベンチトップ型タイプと組込に便利なモジュールタイプがございます。下表以外の波長帯のつきましても 承りますのでご気軽にお問い合せください。
SLD光源とは
■ ベンチトップ & モジュール型仕様
| ベンチトップ型 | モジュール型 | ベンチトップ/モジュール共通 | ||||
|
型番
|
型番 |
中心波長 (nm) |
光出力 (mW) |
スペクトル幅 (nm) |
光コネクタ (→光コネクタとは) |
光アイソレータ (→光アイソレータとは) |
|
単一ピーク波長SLD光源
|
||||||
|
SLD-0830-01
|
SLD-Md0830-01
|
830±50 | 1 | 15 | FC/APC | オプション (BTのみ）*1 |
| 970±20 | 1 | 20 | FC/APC | オプション (BTのみ）*1 |
||
| 1050±20 | 1 | 50 | FC/APC | オプション (BTのみ）*1 |
||
|
SLD-1275-05
|
SLD-Md1275-05
|
1275±20 | 5 | 60 | FC/PC | 標準装備 |
| 1310±20 | 18 | 30 | FC/PC | 標準装備 | ||
| 1310±20 | 18 | 52 | FC/PC | 標準装備 | ||
|
SLD-1310-36
|
SLD-Md1310-36
|
1310±20 | 36 | 25 | FC/PC | 標準装備 |
|
SLD-1310-36-W
|
SLD-Md1310-36-W
|
1310±20 | 36 | 40 | FC/PC | 標準装備 |
|
SLD-1350-10
|
SLD-Md1350-10
|
1350±20 | 10 | 40 | FC/PC | 標準装備 |
|
SLD-1400-12
|
SLD-Md1400-12
|
1400±20 | 12 | 30 | FC/PC | 標準装備 |
| 1430±20 | 12 | 40 | FC/PC | 標準装備 | ||
|
SLD-1480-12
|
SLD-Md1480-12
|
1480±20 | 12 | 40 | FC/PC | 標準装備 |
| 1550±20 | 13 | 35 | FC/PC | 標準装備 | ||
|
SLD-1550-13-W
|
SLD-Md1550-13-W
|
1550±20 | 13 | 75 | FC/PC | 標準装備 |
|
SLD-1620-06
|
SLD-Md1620-06
|
1620±20 | 6 | 55 | FC/PC | 標準装備 |
| 1650±20 | 8 | 45 | FC/PC | 標準装備 | ||
|
複数ピーク波長SLD光源
|
||||||
| – | – | 10 | >-20dBm/nm @1030~1120nm |
FC/APC | なし | |
|
SLD-1550/1650-10
|
– | – | 10 | >-20dBm/nm @1525~1670nm |
FC/PC | 標準装備 |
| – | – | 10 | >-30dBm/nm @1260~1620nm |
FC/PC | 標準装備 | |
| – | – | 10 | >-35dBm/nm @1250~1750nm |
FC/PC | 標準装備 | |
| 共通仕様 | ||||||
|
出力ファイバ
|
SMF | |||||
|
サイズ（BT:標準)
|
66 mm (H) x 160 mm (W) x 230 mm (D) | |||||
|
サイズ（BT*1)
|
オプションのアイソレータ付は標準サイズより大きくなります | |||||
|
サイズ（BT:複数光源）
|
88 mm (H) x 260 mm (W) x 350 mm (D) | |||||
|
サイズ（モジュール）
|
18 mm (H) x 120 mm (W) x 90 mm (D) | |||||
|
動作温度
|
0 ~ 40 ℃ | |||||
|
保管温度
|
-10 ~ 60 ℃ | |||||
|
電源
|
AC 100 ~ 240 V | |||||
|
メーカ
|
ファイバーラボ | |||||
■ モジュール型電気仕様
| 出力機能 | モニタ機能 | SLD光パワー |
| アラーム機能 | SLD光パワーアラーム*1 | |
|
制御機能
|
SLDシャットダウン機能 | SLDの駆動を停止*2,3 |
|
その他
|
動作温度 | 0 ~ 40 ℃ |
| 保管温度 | -20 ~ 70 ℃ | |
| 電源 | DC 5V *4 |
*1 初期SLDパワー値の50%降下時に発報（正常時CMOSレベルでH,異常時でLを出力）
*2 Ground Pinと短絡するとシャットダウン
*3 Ground Pinとの短絡を開放すると、LDをシャットダウン状態から復帰させ再駆動状態に遷移
*4 電源インターフェイスはフラットケーブルが標準になりますが、ACアダプタジャックを選択する事も出来ます。この場合は、付属ACアダプタをご接続下さい。
なお、上記以外の仕様にも対応できますのでお気軽にご相談下さい。

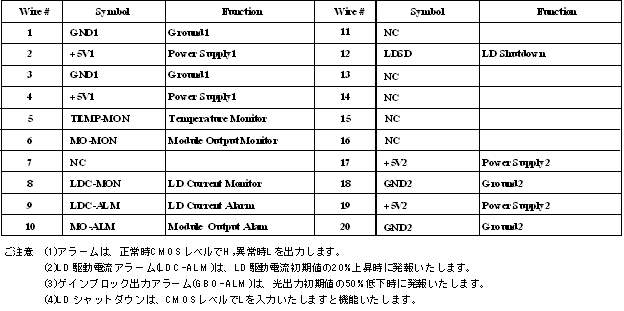

■ モジュール型フラットケーブルワイヤ帰属
