均一FBG(GTL-FBG-UF-810)は、グレーティング長0.5mm~10mmのFBGです。633nmで0.015nm(R=25%)~0.03nm(R=90%)のFWHM(1580nmでは0.1nmおよび0.17nm)を有し、グレーティング長は9mmです。標準の均一FBGは、0.15nm〜0.6nmの帯域幅、5％〜99％の反射率、1mm〜3.5mmのグレーティング長を有し、歪みや温度変化に敏感です。また、異なる波長のFBGと分離・連結することも可能です。アクリレートコーティングは標準的な温度範囲の40℃~100℃で使用でき、ポリイミドや金属(Cu, Al)コーティングであれば最大で300℃や500℃の環境で使用することができます。

ファイバブラッググレーティング(FBG)は、光通信、レーザ技術および検知システムにおいて多くの用途があります。 FBGは、ファイバ内ミラーまたは狭帯域光スペクトルを有する光フィルタのように広く使用されたり、歪みや温度を測定するための敏感な要素として使用することができます。

FBG製品一覧

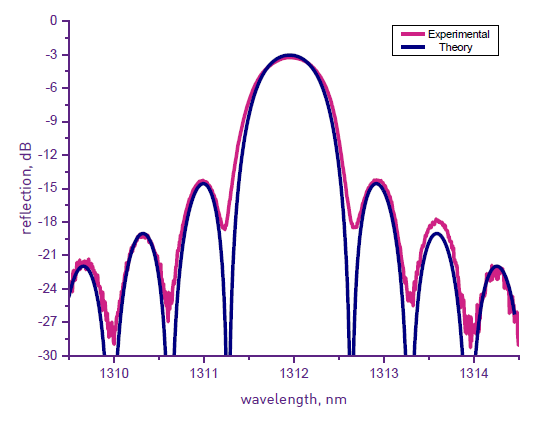

■反射スペクトル

■仕様

　型番 GTL-FBG-UF-810
　波長範囲(nm) 600~2300
　ファイバタイプ SMF, PMF, DCF, LMA, その他カスタム可能
　短納期可能波長(nm) 633, 650, 852, 976, 1030, 1060, 1064, 1063~1078, 1080, 1125, 1150, 1510~1580, 1551, 1650, 1874~1878, 1900, 1908, 1952, 2300 (±0.1~±1 カスタム可能)
　反射率(%) 0.2~99.9 (2~5 カスタム可能)
　FWHM(nm) 0.05~1.2 (カスタム可能)
　SLSR(dB) ~8, またはカスタム
　ピグテール長(m) ≧ 0.5, またはカスタム
　リコート なし、アクリレート、ポリイミド、アルミ、銅、またはカスタム
　プルーフテスト(kpsi) > 100
　コネクタ
(→光コネクタとは)		 ベアファイバ, FC/APC, LC/APC
　メーカ FORC Photonics
