高温環境用FBG(GTL-FBG-HE-810)は、高温測定用の高感度素子のような用途向けに作製されました。
FBGは温度変化にとても敏感です。高温環境用FBGは、外部温度の影響を受けないので、隣り合う異なる波長を有するFBG同士が影響し合うことがありません。したがって、FBG同士を分離したり連鎖したりして使用することが可能で、多点温度監視等に使用可能です。様々な種類のシングルモードファイバおよびコーティングに対して高温環境用にすることが可能です。使用環境に応じてコーティングの材料を変え、150℃までの温度範囲であれば高温アクリレート、最大300℃や500℃といった高温用途であればポリイミドまたは金属(アルミ、銅)のコーティングが使用されます。SUS管に通した状態であれば最大700℃の環境でFBGを使用することができます。

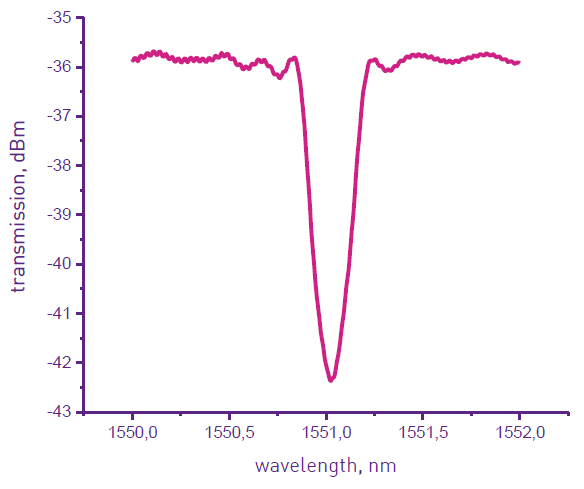

FBG製品一覧■特性
■仕様
| 型番 | GTL-FBG-HE-810 |
| 波長範囲(nm) | 600~2300 (±0.1~±1 カスタム可能) |
| ファイバタイプ | SMF, PMF, DCF, LMA, その他カスタム可能 |
| 短納期可能波長(nm) | 633, 650, 852, 976, 1030, 1060, 1064, 1063~1078, 1080, 1125, 1150, 1510~1580, 1551, 1650, 1874~1878, 1900, 1908, 1952, 2300 (±0.1~±1 カスタム可能) |
| 反射率(%) | 0.5~99 (2~5 カスタム可能) |
| FWHM(nm) | 0.15~0.8 (カスタム可能) |
| SLSR(dB) | ~ 8 (カスタム可能) |
| 最大耐熱温度(℃) | 150 (ベアファイバ、高温アクリレート) 300 (ベアファイバ、ポリイミド) 500 (ベアファイバ、アルミ、銅) 700 (ベアファイバ、SUS管) |
| ピグテール長(m) | ≧ 0.5, またはカスタム |
| プルーフテスト(kpsi) | > 100 |
| コネクタ (→光コネクタとは) |
ベアファイバ, FC/APC, LC/APC, またはカスタム |
| メーカ | FORC Photonics |
