ファブリペロー型LDは、最もシンプルな構造のLDで、CD、DVD、 BDなどの光ピックアップ、レーザプリンタ、ファイバレーザの励起など多くの用途に使われる半導体レーザです。レーザ結晶の劈開面での反射を利用してレー ザ発振させるためスペクトル例のように複数の波長で発振します。波長精度をさほど必要としない用途に適しています。本製品は各種波長、出力のファブリペロー型LDを搭載したLD光源です。
半導体レーザとは| 型番 | 波長 (nm) |
出力 (mW) | ｽﾍﾟｸﾄﾙ幅 FWHM (nm) |
波長温度 依存性 (nm/℃) |
||
| min. | typ. | max. | max. | |||
|
FPLD-1310-1.5
|
1310±20 | 1 | 1.5 | 3 | 4 |
0.5 |
|
FPLD-1310-10
|
1310±20 | 7 | 10 | 12 | 6 | |
|
FPLD-1440-200
|
1440±20 | 150 | 200 | 250 | 10 | |
|
FPLD-1490-150
|
1490±20 | 130 | 150 | 180 | 10 | |
|
FPLD-1550-1.5
|
1550±25 | 1 | 1.5 | 3 | 5 | |
|
FPLD-1550-10
|
1550±25 | 8 | 10 | 15 | 6 | |
|
FPLD-1550-100
|
1550±20 | 90 | 100 | 120 | 10 | |
| 共通仕様 | ||||||
| サイズ | 66 mm (H) x 160 mm (W) x 230 mm (D) | |||||
| 動作温度 | 0 ~ 40℃ | |||||
| 保管温度 | -10 ~ 60℃ | |||||
| 電源 | AC 100 ~ 240 V | |||||
| 出力ファイバ | SMF | |||||
| 光コネクタ (→光コネクタとは) |
FC/PC | |||||
| オプション | ||||||
| オプション12 | FC/APC光コネクタ | |||||
| オプション13 | SC/PC 光コネクタ | |||||
| オプション14 | SC/APC 光コネクタ | |||||

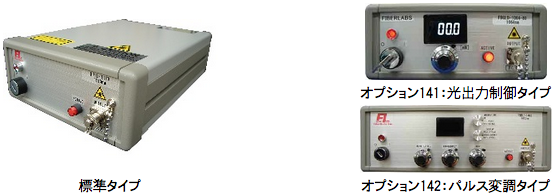

| オプション141 | 光出力コントロール （光出力またはLD電流 表示付） | |||||
| オプション142 |
パルス変調 (1 ~ 1KHz) ：1KHz以上の変調はご相談ください) |
|||||
|
メーカ
|
ファイバーラボ | |||||
| ファブリペロ型 LD光源 スペクトル例 | DFB型LD光源スペクトル例 | FBG波長安定化LD光源スペクトル例 |
