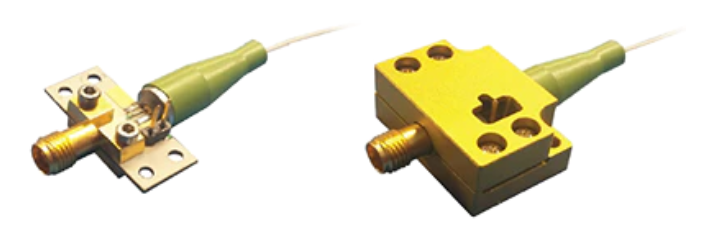

■製品名：23GHzリニアInGaAs PIN フォトディテクタ

23 GHzリニア InGaAs PIN フォトディテクタ：PD-23は、直線性に優れた23 GHz帯域幅のInGaAs PINフォトディテクタで、アナログ信号およびディジタル信号の検出に利用可能です。最適使用波長帯は1260 ~ 1610 nmで、40 mWまでの高い光入射パワーの入力が可能です。

■　特徴

・60kHz ~ 23GHzの帯域幅
（ACカップリング出力時）
・DC ~ 23GHzの帯域幅
（DCカップリング出力時）

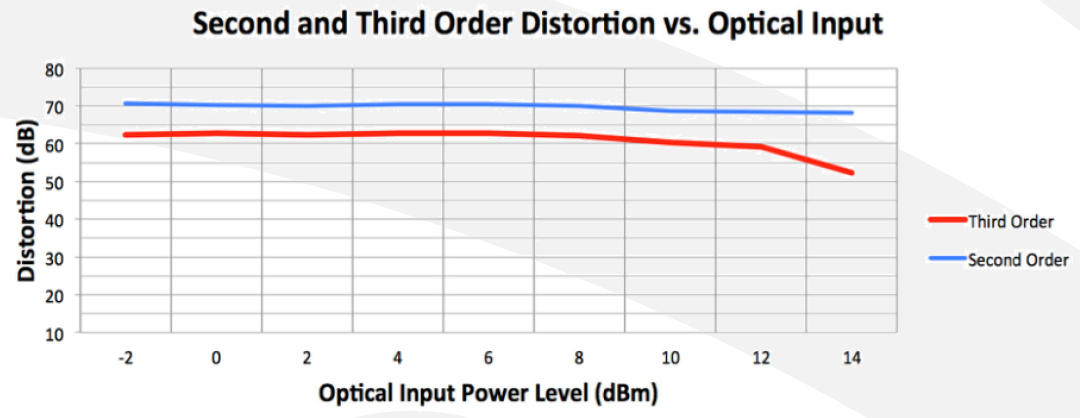

・40mW以上の入力に対する高い直線性
・動作温度 -30 ~ +60 ℃
（TQバージョン：-45 ~ +75 ℃）
・35mAに達する高い電流ハンドリング
・偏差±1dBのフラットな周波数応答
・動作波長範囲850 ~ 1650nm

■ 用途

・ 23 GHz RF over Fiberシステム
・ 20 Gb/sまでのRZ/NRZ信号受信
・光アンプを含む光リンク
・コヒーレント光システム
・試験装置のためのフロントエンドO/E変換

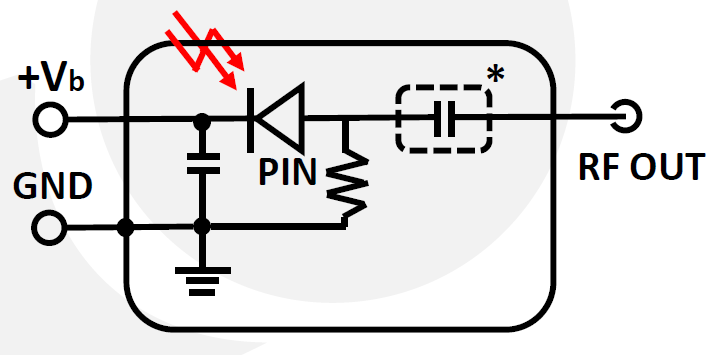

■ 機能ブロック図

*内蔵DCブロックはACカップリングのオプション

■ 仕様　

フォトディテクタとは

型番	PD-23
一般仕様
最適動作波長	1260 nm – 1610 nm
動作波長	850 nm – 1650 nm
光入力レベル	40 mW max.

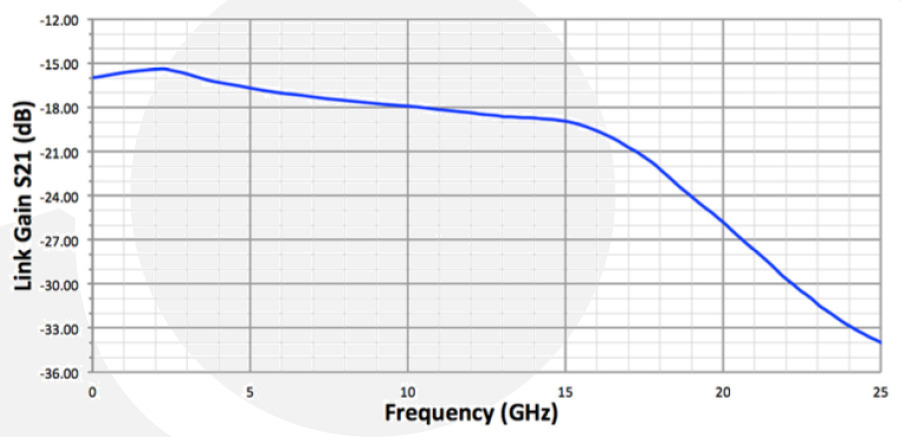

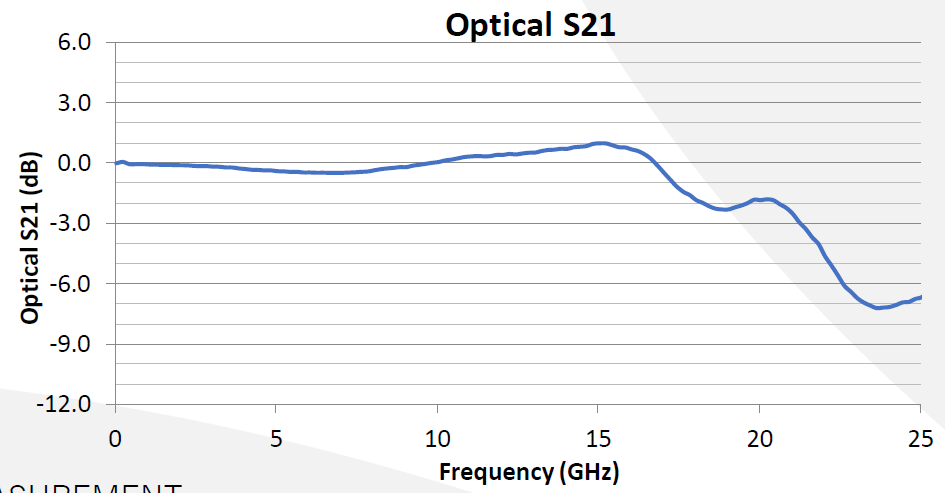

S₂₁ 3dB帯域幅	19 GHz min., 21 GHz typ.
S₂₂特性	< -10 dB @ 12 GHz、< -6 dB @ 20 GHz
応答性	0.9 A/W min., 1.0 A/W typ. @ 1550 nm （TQバージョン：0.8 A/W min. @ 1550 nm）
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
逆バイアス電圧	5 V typ.
インピーダンス	50 Ω
出力カップリング	AC結合、DC結合
機械的仕様
動作温度	-30 ℃ ~ +60 ℃ （TQバージョン：-45 ℃ ~ +75 ℃）
保管温度	-65℃ ~ +75 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	SMAメスRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
順方向電流	35 mA
光入力パワー	40 mW
はんだ融点（10秒間）	250 ℃
メーカ	Optilab

■ 注文方法

PD-23-X-YY-ZZ

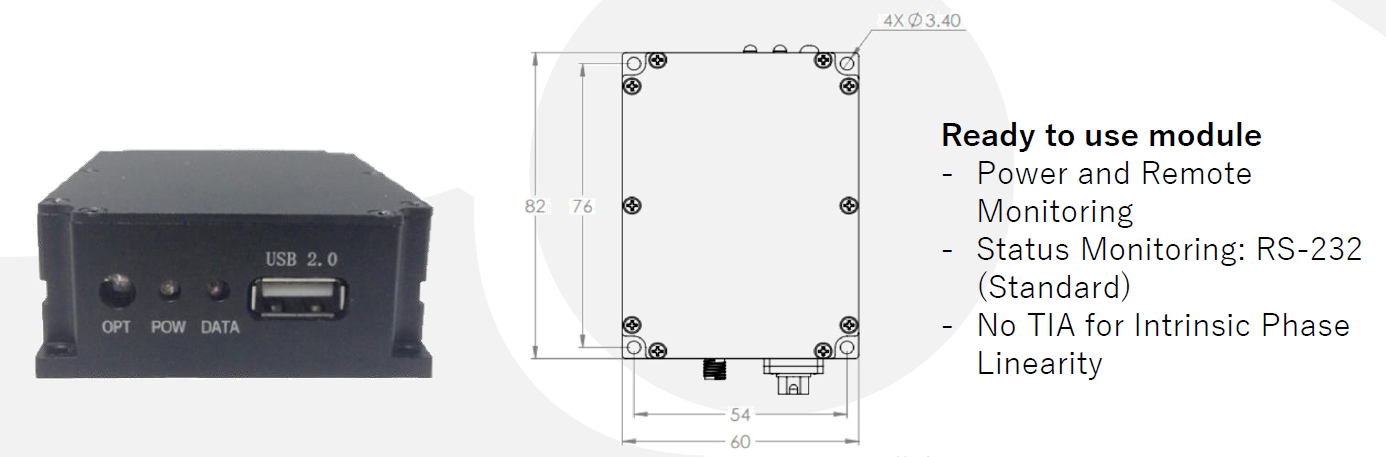

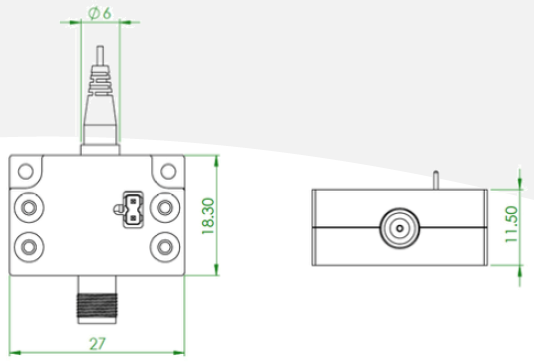

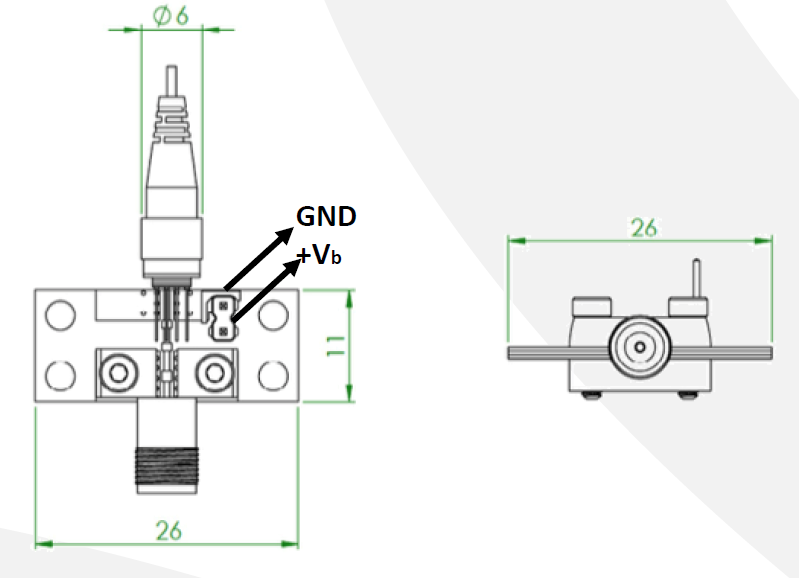

X	A：ハウジングなし（デフォルト） C：従来ハウジングタイプ M：Ready-to-useモジュールタイプ
YY	DC：DCカップリング出力 AC：ACカップリング出力
ZZ	TQ：TQ（広温度範囲）バージョン
