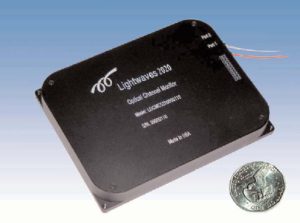

光チャネルモニタ：OCMは、DWDMシステムの各チャネルの光パワーと波長をリアルタイムでモニタリングできます。ITU grids 100GHz, 50GH, C-, L, C+L-バンド対応、テルコーディア規格です
■ 特徴
・ITU grids 500GHz/100GHz、Cバンド/Lバンド
/C+Lバンド対応
・隣接チャネル高アイソレーション
・優れた温度安定性
・シングルポートまたは2-4の多ポートモニタリング
・パワーと波長の高精度測定
・広いパワーモニターダイナミックレンジ
■ 用途
・DWDMネットワークのリアルタイムモニタリング
・光Add/Dropのモニター、検査
・DWDMネットワークにおけるゲイン等価のための光パワーあるいはOSNRモニタリング
・システムエラーのリアルタイムアラーム
■ 仕様
|
単位
|
OCM
|
|
| 電力精度(絶対) | dB | ±1 |
| 電力精度(相対) | dB | ±0.5 |
| 絶対波長精度 | pm | ±100 |
| 入力1チャンネルあたりの電力範囲 | dBm | -40 ~ -10 |
| 入力合計光パワー範囲 | dBm | -40 ~ 7 |
| 電力再現性 | dB | ±0.1 |
| 分極依存損失 | dB | 0.3 |
| 光反射損失 | dB | 45 |
| 応答時間(チャンネルごと) | ms | 100(without OSNR) |
| インタフェース | – | RS232 |
| 消費電力 |
W
|
< 5 |
| 入力波長許容値 |
nm
|
ITU ±0.1 |
|
最大隣接チャネル電力不均衡
|
dB
|
15 |
|
最大非隣接チャネル電力不均衡
|
dB | 20 |
|
寸法(2ポート)
|
mm | 120 x 92 x 12 |
|
メーカ
|
|
Lightwaves2020
|
*精度は1310nm, 1550nm, 23℃での測定値です

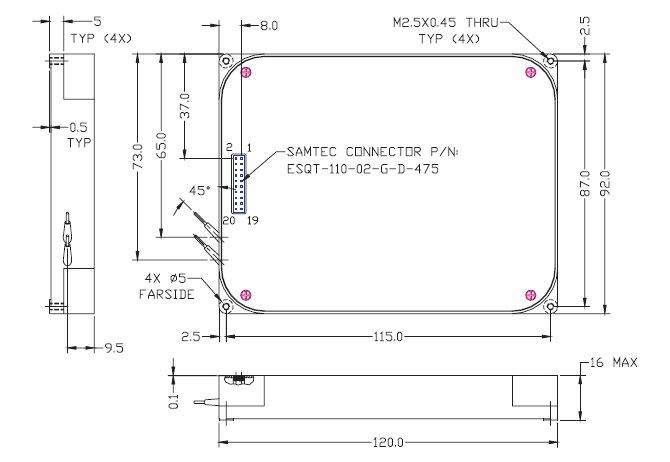

■ サイズ詳細
■注文方法
