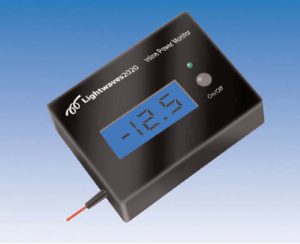

ミニインライン光パワーモニタ：LOPMは、超小型、液晶ディスプレイ付きのシングルチャンネル用モニタで、インラインで光パワーをリアルタイム監視できます。光通信ネットワークの他、セキュリティー、バンキング、交通、オイルライン等の特殊ネットワークの光パワー監視にもご利用いただけます
■ 特徴
・リアルタイム光パワーモニタリング
・低挿入損失
・広いダイナミックレンジ
・コンパクトサイズ
・RS232インターフェース
・デジタルLCDディスプレイ付き
・アナログモニター用電圧出力
・バッテリー/+5V DC電源
■ 用途
・ネットワークモニタリング
・光モジュール
・FTTx試験
・製造管理
・光パワー測定
■ 仕様
| 型番 |
.
|
LOPM
|
|||
| パラメータ |
単位
|
Min.
|
Typ.
|
Max.
|
備考
|
|
技術仕様
|
|||||
|
動作波長範囲
|
nm
|
1525
|
–
|
1615
|
|
|
%
|
1
|
3
|
5
|
|
|
|
挿入損失
|
dB
|
|
|
0.4
|
1% Tap比
|
|
|
|
0.5
|
3% Tap比
|
||
|
|
|
0.6
|
5% Tap比
|
||
|
dB
|
|
0.05
|
0.1
|
|
|
|
dB
|
|
0.05
|
0.15
|
|
|
|
ps
|
|
|
0.1
|
|
|
|
dB
|
45
|
|
|
|
|
|
光入射パワー範囲
|
dBm
|
-45
|
|
23
|
|
|
光パワー精度
|
dB
|
|
±0.1
|
|
*
|
|
光応答平坦性
|
dB
|
|
|
±0.3
|
|
|
偏光依存応答性
|
dB
|
|
|
0.1
|
|
|
周波数応答帯域幅
|
MHz
|
|
|
10
|
|
|
環境・物理的仕様
|
|||||
|
動作温度
|
℃
|
0 ~ 50
|
|||
|
保管温度
|
℃
|
-40 ~ 85
|
|||
|
相対湿度（無結露）
|
%RH
|
10 ~ 90
|
|||
|
|
|||||
|
サイズ
|
mm
|
80 x 50 x 20
|
|||
|
電源
|
|
バッテリー/+5 VDCV
|
|||
|
メーカ
|
|
Lightwaves2020
|
|||
*精度は1550nm, 入力パワー>-30dBm, 23℃の値です
■注文方法
