光ファイバ分光計は、様々な測定システムに組み込めるモジュールタイプの分光計で、測定対象の光源のスペクトル特性を正確に計測できます。レーザ、LEDをはじめ、様々な光源の波長と線幅を測定するために広く使用されています。Aurora-UV-Proは185-240 nmのUVスペクトルを測定でるファイバ分光計です。

■特徴

・0.1 nm (FWHM) の光分解能
・便利な操作
・カスタマイズされた波長範囲と分解能
・さまざまなアプリケーションに適合
・Spectral Analysis5.0のダウンロードをサポート

■用途

・レーザースペクトル分析
・膜厚測定
・化学研究
・吸光度測定
・反射率/透過率測定
・生物細胞分析
・化学または生物学的研究
・極紫外光源試験

■利用可能なモデル

モデル 入射アパーチャ(μm) スペクトル範囲
 光分解能(nm)
Aurora-UV-Pro 10~100 (オプション) 185-240 nm <0.1





■標準仕様

ディテクタ

波長範囲 185-240 nm
ピクセル 3648 pixels
ピクセルサイズ 8 um x 200 um

分光器

サイズ (mm) 149 x 105 x 46
重量 (g) 840
光分解能 <0.1nm FWHM
S/N比 300:1 (全スペクトルにて)
積算時間 4 ms – 10 s

光ベンチ

設計 f/4, 対称的交差Czerny-Turner型分光器
焦点距離 101.6mm 入出力
入射アパーチャ (um) 10 (複数サイズオプションを利用できます)
グレーティング 3600 l/mm
ファイバコネクタ SMA905 – 0.22 NA シングルストランドファイバ

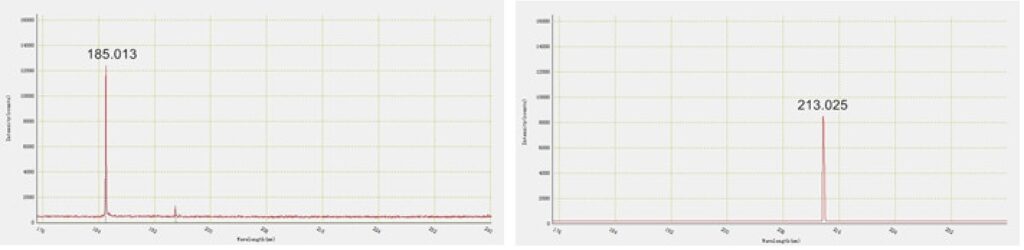

■スペクトル測定例
