光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品はパワーモニタ用Tapが付いた偏光保持型光アイソレータです。デュアルステージは2個の素子を連結した構造になっていてシングルステージより高いアイソレーションが得られます。
■特徴・低挿入損失 ■用途・EDFA |
 |
■仕様
| パラメータ | 単位 | 値 | |||
|---|---|---|---|---|---|
| Single Stage | Dual Stage | ||||
| 動作波長 | nm | 1310, 1550 | |||
| 帯域幅 | nm | ±20 | |||
| 過剰損失 | Max. | dB | ≦0.8 | ≦0.9 | |
| Tap比 | % | 1/99 ~ 50/50 | |||
| 最大アイソレーション | dB | 40 | 58 | ||
| アイソレーション (at 23℃) | Min | dB | ≧28 | ≧48 | |
| 消光比 | タイプ2 | Min | dB | ≧20 | 20 |
| 両軸動作 | |||||
| タイプ1 | Min. | dB | ≧22 | ≧22 | |
| ファースト軸ブロック | |||||
| リターンロス | Min | dB | ≧50 | ||
| 許容光パワー | mW | ≦500 | |||
| ファイバタイプ(タップポート) | SMF-28e または PANDAファイバ | ||||
| ファイバタイプ(ポート1,3) | PANDAファイバ | ||||
| 動作温度 | ℃ | -5 ~ +70 | |||
| 保管温度 | ℃ | -40 ~ +85 | |||
| サイズ | mm | φ5.5×L35 | |||
| メーカ | Opneti communications | ||||

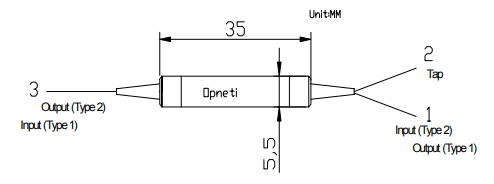

■パッケージ
■注文方法
PMTISO-①-②-③-④-⑤-⑥-⑦-⑧
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| 波長 | 内部構成 | タップ分岐比 | 動作偏光軸 | ジャケット | ファイバ種類 | ファイバ長 | コネクタ |
|
1310 = 1310 nm
1550 = 1550 nm
|
S = 1段型
D = 2段型
|
1/99
2/98
X/(100 – X)
50/50
|
1 = slow軸
2 = 両偏光軸
|
250 = 250um素線
900 = 900umルースチューブ
3mm = 3mmジャケット
|
1 = SMF-28e
5 = PANDA fiber
|
0.8 = 0.8 m
その他
|
NE = なし
FA = FC/APC
FC = FC/UPC
SA = SC/APC
SC = SC/UPC
その他
|
