■ 製品名：偏光保持型標準光アイソレータ

光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、レーザ光源や光アンプへの戻り光の防止に用いられます。本製品は通信波長帯の偏光保持型光アイソレータです。デュアルステージタイプは2個のアイソレータを連結した構造になっていてシングルステージより高いアイソレーションが得られます。

■特徴

・低挿入損失
・高消光比、高アイソレーション
・高安定性、高信頼性

■用途

・Oバンド光アンプ、Cバンド光アンプ（EDFA）
・ラマンアンプ
・光ファイバ機器
・ファイバレーザ
・ファイバセンサ

光アイソレータ製品 一覧

光アイソレータの原理

■仕様

パラメータ		単位	仕様値
			1段型（Single Stage）		2段型（Dual Stage）
Grade			P	A	P	A
動作波長		nm	1310, 1480, 1550
帯域幅		nm	±20
ピークアイソレーション		dB	42	40	58	55
アイソレーション (at 23℃)		dB	≧28	≧26	≧48	≧45
挿入損失(at 23℃)		dB	0.4	0.5	0.5	0.6
挿入損失(at -50 ~ +70℃)		dB	≦0.55	≦0.65	≦0.65	≦0.8
偏光消光比（タイプ1：slow軸動作）		dB	≦25	≦23	≦25	≦23
偏光消光比（タイプ2：両偏光軸動作）		dB	≦20	≦18	≦20	≦18
リターンロス(入射/出射)		dB	≧55/55
許容光パワー		mW	≦300
ファイバタイプ			PANDAファイバ
動作温度		℃	-5 ~ +70
保管温度		℃	-40 ~ +80
サイズ		mm	φ5.5×L35
メーカ			Opneti Communications



■パッケージ



■注文方法

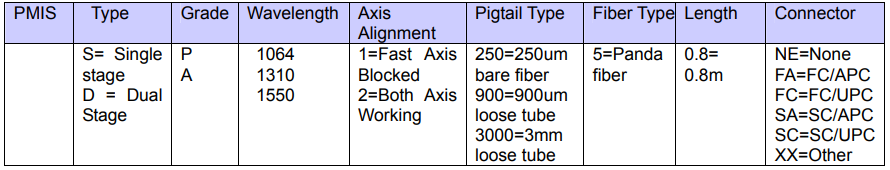

PMIS-①-②-③-④-⑤-5-⑦-⑧

①	②	③	④	⑤	⑥	⑦	⑧
内部構成	内部構成	波長	動作偏光軸	ジャケット	ファイバ種類	ファイバ長	コネクタ
