光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は1064nm帯の偏光保持型光アイソレータです。デュアルステージは2個の素子を連結した構造になっていてシングルステージより高いアイソレーションが得られます。
■特徴
・低挿入損失
・高消光比、高アイソレーション
・高安定性、高信頼性
■用途
・ファイバレーザ
・光ファイバシステム試験装置
・光アンプ
・ファイバセンサ
■仕様
| パラメータ | 単位 | PM-1064-光アイソレータ | |||||
|---|---|---|---|---|---|---|---|
| Single Stage | Dual Stage | ||||||
| Grade | P | A | P | A | |||
| 動作波長 | nm | 1064 | |||||
| 帯域幅 | nm | ±5 | |||||
| ピークアイソレーション | dB | 40 | 38 | 55 | 52 | ||
| アイソレーション (at 23℃) | Min | dB | ≧35 | ≧32 | ≧45 | ≧42 | |
| 挿入損失(at 23℃) | Typ. | dB | 1.5 | 1.6 | 2.4 | 2.6 | |
| 挿入損失(at -50 ~ +70℃) | Max | dB | ≦1.8 | ≦2.0 | ≦3.2 | ≦3.4 | |
| 偏光消光比 | タイプ1（slow軸動作） | Min | dB | ≧22 | ≧20 | ≧22 | ≧20 |
| タイプ2（両偏光軸動作） | Min. | dB | ≧20 | ≧18 | ≧20 | ≧18 | |
| リターンロス(入射側/出射側) | Min | dB | ≧50/50 | ||||
| 許容光パワー | mW | ≦300 | |||||
| ファイバタイプ | PM 980 | ||||||
| 動作温度 | ℃ | -5 ~ +70 | |||||
| 保管温度 | ℃ | -40 ~ +80 | |||||

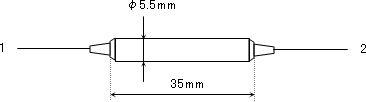

| サイズ | mm | φ5.5×L35 | |||||
| メーカ | Opneti Communications | ||||||
■パッケージ
■注文方法
PMIS-①-②-1064-③-④-5-⑥-⑦-5.5×35
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| 内部構成 | グレード | 動作偏光軸 | ジャケット | ファイバ種類 | ファイバ長 | コネクタ | パッケージサイズ |
|
S = 1段型
D = 2段型
|
P = Grade P
A = Grade A
|
1 = slow軸動作
2 = 両偏光軸動作
|
250 = 250um素線
900 = 900umルースチューブ
3000 = 3mmジャケット
|
5 = PANDAファイバ |
0.8 = 0.8 m
その他
|
NE = なし
FA = FC/APC
FC = FC/UPC
SA = SC/APC
SC = SC/UPC
その他
|
5.5×35
|
