光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、偏光保持タイプで2000nm/1570nm、2000nm/800nmあるいは2000nm/650nmを合波する光ファイバ融着型WDMカプラで、TDF(Tm ドープファイバ）を使った2000nm帯のファイバレーザや光アンプ（TDFA)の励起に使用できます。
■特徴
・低過剰損失
・高消光比
・高安定性、高信頼性
■用途
・TDF (Tmドープファイバ)を用いた2000nm帯ファイバレーザ
・TDF (Tmドープファイバ)を用いた2000nm帯光アンプ
・試験装置
ファイバカプラとは| パラメータ | 単位 | 値 | ||
|---|---|---|---|---|
| ポートタイプ | – | 1 X 2 | ||
| 長波長側動作波長 | nm | 2000±20 | ||
| 挿入損失 | dB | ≦0.7 | ||
| アイソレーション | dB | ≧13 | ||
| 消光比 | dB | ≧20 | ||
| 短波長側動作波長 | nm | 1570±20 | 800±20 | 650±20 |
| 挿入損失 | dB | ≦0.7 | ≦0.7 | ≦1.5 |
| アイソレーション | dB | ≧15 | ≧15 | ≧10 |
| 温度安定性 | dB/℃ | ≦0.005 （-5℃ ~ +70℃） | ||
| リターンロス | dB | ≧55 | ||
| ダイレクティビティ | dB | ≧55 | ||
| 許容光パワー CW | mW | 300 | ||
| ファイバタイプ | – | PM1550 PANDAファイバ | ||
| 動作温度 | ℃ | -5℃ ~ +70℃ | ||
| 保管温度 | ℃ | -40℃ ~ +85℃ | ||
| メーカ | – | Opneti Communications | ||
*コネクタ付の場合、挿入損失+0.3dB、リターンロス-5dB,、消光比-2dBとなります。
(→光コネクタとは)
■ パッケージ

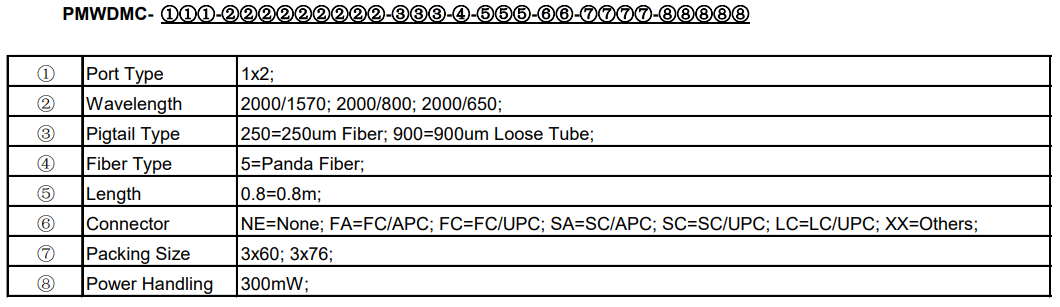

■注文方法
