DWDMフィルタは、DWDM（Dense Wavelength Division Multiplexing)伝送に使用するフィルタで、ITU-Tで規定された100GHz間隔のフィルタと200GHz間隔のフィルタがあります。中心波長は ITU-Grid Reference表から選択することができます。本製品は、偏光保持タイプの100GHz及び200GHzのDWDMフィルタです。
■特徴・低挿入損失 ■用途 ・DWDM通信 |
 |
WDMとは？| パラメータ | 100GHz | 200GHz | |
| 中心波長 (nm) | 1529.55 – 1561.42 (ITU Grid 20 – 60) | ||
| 帯域幅 @ 0.5dB (nm) | ≧0.2 | ≧0.5 | |
| パスバンド | 挿入損失 (dB) | ≦1.2 | ≦1.0 |
| アイソレーション (dB) | ≧25 | ≧25 | |
| リフレクションバンド | 挿入損失 (dB) | ≦0.5 | ≦0.5 |
| アイソレーション (dB) | ≧12 | ≧12 | |
| 消光比 @ 23℃ (dB) | ≧20 | ≧20 | |
| ダイレクティビティ (dB) | ≧50 | ≧50 | |
| リターンロス (dB) | ≧50 | ≧50 | |
| 中心波長安定性 (nm/℃) | ≦0.002 | ||
| 温度安定性 (dB/℃) | ≦0.005 | ||
| 許容光パワー (mW) | ≦300 | ||
| 動作温度 (℃) | -5 ~ +70 | ||
| 保管温度 (℃) | -40 ~ +85 | ||
| ファイバタイプ | PANDAファイバ | ||
| サイズ (mm) | Φ5.5 x L35 | ||
| メーカ | Opneti communications | ||

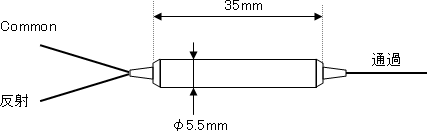

■ パッケージ

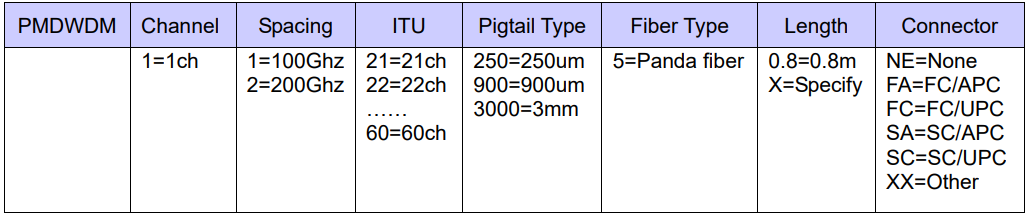

■注文方法
