3ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進むデバイスです。本製品は偏光保持タイプの光サーキュレータで、2000nm帯で動作します。2000nm帯の光を利用したセンシングや計測システムにご利用いただけます。

■特徴

・低挿入損失
・高消光比、高アイソレーション
・高安定性、高信頼性

■用途

・ファイバセンサ
・EDFAコンポーネント

■仕様 光サーキュレータの原理
　　パラメータ 単位 値
　ポート数 – ３ポート
　中心波長 nm 1940, 2000, 2050, 2100
　挿入損失, 23℃, λc±30nm dB ≦1.5
　アイソレーション, 23℃, λc±30nm dB ≧20
　消光比 dB ≧18
　動作軸 両軸 スロウ軸
　クロストーク dB ≧40
　リターンロス dB ≧50
　ファイバタイプ – PM1550 PANDAファイバ、　PM1950 PANDAファイバ
　平均許容光パワー W 1, 2, 5
　パルス許容ピークパワー kW　 10
　動作温度 ℃ -5 ~ +70
　保管温度 ℃ -40 ~ +85
　サイズ mm 5.5 x 50 5.5 x 35
　メーカ 　- Opneti communications



■ パッケージ

・両軸
・スロウ軸

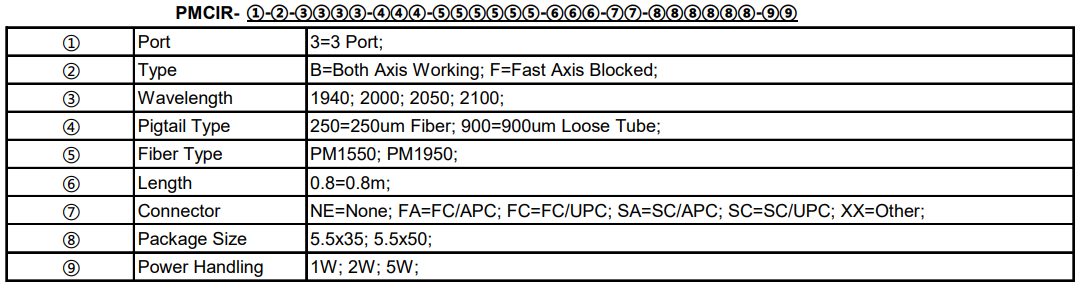

■注文方法
