3ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進みます。本製品は偏光保持型光サーキュレータで1064nm帯、1310nm帯、1550nm帯で動作する3種類があります。許容最大光パワーは300mWです。
■特徴
・低挿入損失
・高消光比、高アイソレーション
・高安定性、高信頼性
■用途
・EDFA
・光ファイバ機器
・ファイバセンサ
光サーキュレータの原理| パラメータ | 単位 | Type A | Type B | Type B |
|---|---|---|---|---|
| ポート数 | – | ３ポート | ||
| 動作波長 | nm | 1310 又は 1550 | 1064 | |
| 帯域幅 | nm | ±30 | ±20 | ±5 |
| Typ. アイソレーション | dB | 46 | 30 | 30 |
| アイソレーション | dB | ≧40 | ≧20 | ≧25 |
| Typ.挿入損失 | dB | 0.7 | 0.6 | 1.8 |
| 挿入損失 | dB | ≦0.9 | ≦0.8 | ≦2.1 |
| 消光比 | dB | ≧22 | ≧20 | ≧20 |
| クロストーク | dB | ≧50 | ||
| 反射損失 | dB | ≧50 | ||
| 許容光パワー | mW | ≦300 | ||
| ファイバタイプ | PANDAファイバ | |||
| ファイバ長 | m | 0.8 | ||
| 動作温度 | ℃ | -5 ~ +70 | ||
| 保管温度 | ℃ | -40 ~ +85 | ||
| サイズ | mm | φ5.5×35 | ||
| メーカ | Opneti communications | |||

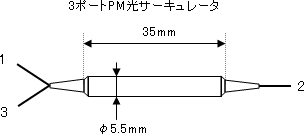

■ パッケージ

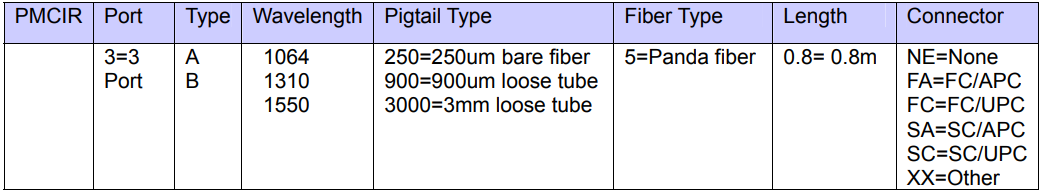

■注文方法
