光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は2000nm帯（1940, 2000, 2050, 2100 nm）の偏光保持型光アイソレータです。
■仕様
| パラメータ | 単位 | シングルステージ | デュアルステージ |
| 動作波長 | nm | 1940, 2000, 2050, 2100 | |
| アイソレーション λc ± 50 nm, 23 ℃ | dB | ≥16 | ≥35 |
| 挿入損失 λc ± 20 nm, All Temperature | dB | ≦ 1.2 | ≦ 1.5 |
| 消光比 | dB | ≥18 | |
| リターンロス(入力/出力） | dB | ≥50 | |
| 許容光パワー | W | 1, 2, 3 | |
| ファイバタイプ | PM1550 or PM1950 | ||
| 動作温度(℃) | ℃ | -5~+70 | |
| 保管温度(℃) | ℃ | -40~+85 | |
| サイズ | mm | Φ5.5×35 | |
| メーカ | Opneti Communications | ||

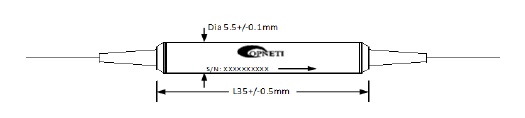

■パッケージ
■特性データ

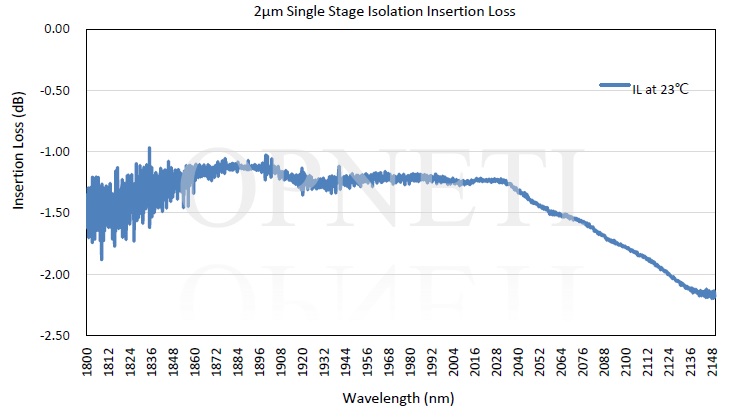

挿入損失の波長依存性

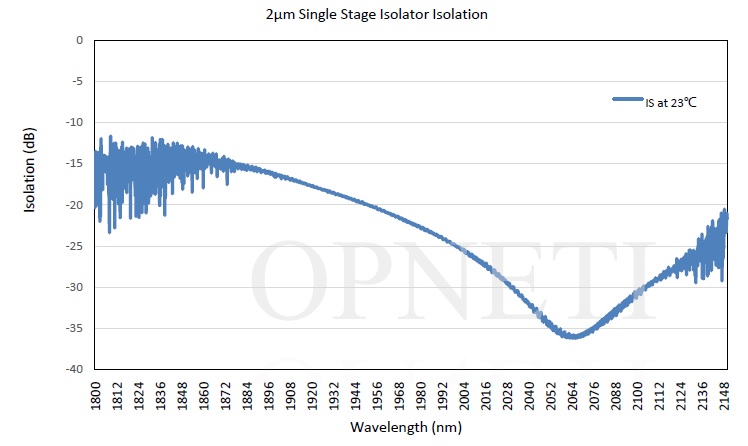

アイソレーションの波長依存性

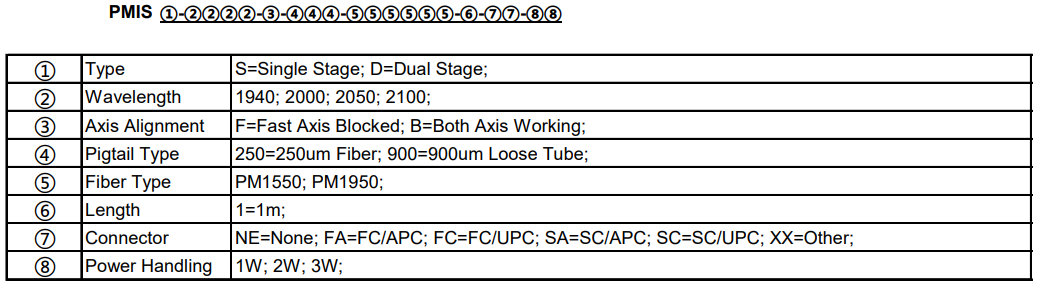

■注文方法
PMIS-①-②-③-④-⑤-⑥-⑦-⑧
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| 内部構成 | 波長 | 動作偏光軸 | ジャケット | ファイバ種類 | ファイバ長 | コネクタ | 許容光パワー |
|
S = 1段型
D = 2段型
|
1940 = 1940 nm
2000 = 2000 nm
2050 = 2050 nm
2100 = 2100 nm
|
1 = slow軸動作
2 = 両偏光軸動作
|
250 = 250um素線
900 = 900umルースチューブ
3mm = 3mmジャケット
|
PM1550
PM1950
|
1 = 1 m
その他
|
NE = なし
FA = FC/APC
FC = FC/UPC
SA = SC/APC
SC = SC/UPC
その他
|
1W
2W
3W
|
