3ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進むデバイスです。本製品は偏光無依存型の光サーキュレータで、2000nm帯で動作します。2000nm帯の光を利用したセンシングや計測システムにご利用いただけます。

■  用途

　・2000nm帯の光を利用したセンシング、計測

■ 仕様

光サーキュレータの原理
　　パラメータ 値
　　ポート数 – ３ポート
　　中心波長 nm 2000
　　挿入損失, 23℃, λc±30nm dB ≦1.5
　　アイソレーション, 23℃, λc±30nm dB ≧16
　　クロストーク dB ≧40
　　PDL dB ≦0.2
　　リターンロス dB ≧50
　　ファイバタイプ – SMF-28e
　　平均許容光パワー W 1. 2, 5
　　パルス許容ピークパワー kW　 10
　　動作温度 ℃ -5 ~ +70
　　保管温度 ℃ -40 ~ +85
　　サイズ mm 12 X 17 X 39
　　メーカ 　 Opneti communications

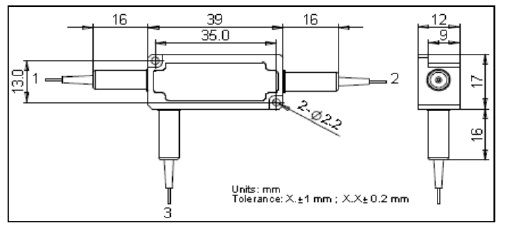

■ パッケージ

Opn-pm-circulator-2000nmjpg
