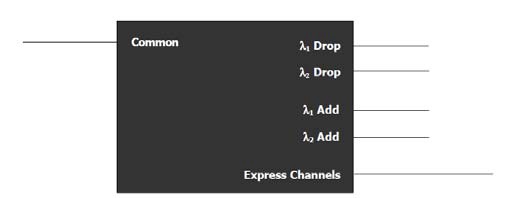

光アド／ドロップ（OADM）モジュールはWDMネットワークにおいて通信路から特定の波長の光を抜き出したり、付け加えるための部品です。本製品は、主にメトロアクセス・ネットワークでご利用いただけますCWDM用光アド／ドロップです。1chと2chタイプがあります。
■特徴・低挿入損失 ■用途・CWDMシステム |
 |
■ 仕様
| パラメータ | ||||
| チャンネル数 | 1ch | 2ch | ||
| チャンネル波長 (nm) | 1471, 1491, …..1551, 1571, 1591, 1611 | |||
| チャンネル間隔 (nm) | 20 | |||
| チャンネル帯域幅(nm) | λc ± 6.5 | |||
| Add/Dropチャンネルリップル(dB) | ≦0.4 | |||
| 挿入損失 (dB) | Add/Drop Ch. | ≦0.7 | ≦1.0 | |
| Express Ch. | ≦0.6 | ≦1.2 | ||
| アイソレーション (dB) | Drop | 隣接チャンネル | ≧30 | |
| 非隣接チャンネル | ≧40 | |||
| Add | 隣接チャンネル | NA | ||
| 非隣接チャンネル | NA | |||
| Express Ch.アイソレーション (dB) | ≧25 | |||
| ダイレクティビティ(dB) | ≧55 | |||
| リターンロス(dB) | ≧50 | |||
| PDL (dB) | ≦0.15 | |||
| 波長温度依存性 (nm/ ℃) | ≦0.003 | |||
| 挿入損失温度依存性 (dB/℃) | ≦0.005 | |||
| 許容光パワー(mW) | ≦500 | |||
| ファイバ種類 | SMF-28e | |||
| 動作温度(℃) | 0 ~ +70 | |||
| 保存温度(℃) | -40 ~ +85 | |||
| サイズ(mm) | 80 x 60 x 10 or 100 x 80 x 10 | |||
| メーカ | Opneti communications | |||
■注文方法
OADM-C-①-②-③-1-④-⑤
| ① | ② | ③ | ④ | ⑤ |
| チャネル数 | 波長 | ファイバ径 | ファイバ長 | コネクタタイプ |
| 1 = 1 ch 2 = 1 ch |
1471 = 1471 nm 1491 = 1491 nm … 1611 = 1611 nm |
900 = 900umルースチューブ 2000 = 2mm 3000 = 3mm |
X = X m | NE = なし FA = FC/APC FC = FC/UPC SA = SC/APC SC = SC/UPC LC = LC/UPC LA = LC/APC XX = その他 |
