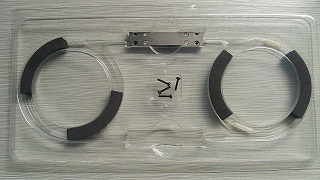

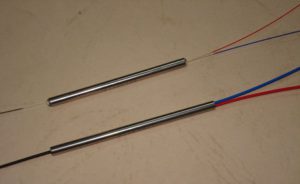

モードフィールドアダプタは、モードフィールド径の異なるファイバに低損失で光を入射させるための部品です。このアダプタを用いることにより異種ファイバを低損失で簡単に接続できます。偏光保持タイプもございます。(→モードフィールド径(MFD)とは)
■特徴・高い電力転送効率 ■用途・ファイバレーザ |
  |
■ 仕様
| 入射ファイバ | 出射ファイバ | 挿入損失(dB) | 備考 |
| HI 1060 | 6/125, 10/125, 15/125 (SCF or DCF) | ≦0.3 | 正逆向き利用可 |
| HI 1060 | 20/125 (SCF or DCF) | ≦0.5 | |
| HI 1060 | 20/250, 25/250, 30/250 (SCF or DCF) | ≦0.5 | |
| HI 1060 | 20/400, 25/400, 30/400 (SCF or DCF) | ≦0.5 | |
| 6/125, 10/125 (SCF or DCF) | 6/125, 10/125, 15/125, 20/125 (SCF or DCF) | ≦0.5 | |
| 6/125, 10/125, 12/125, 15/125, 20/125 (SCF or DCF) | 6/250, 10/250, 12/250, 15/250, 20/250, 30/250 (SCF or DCF) | ≦0.5 | |
| 6/125, 10/125, 12/125, 15/125, 20/125 (SCF or DCF) | 6/400, 10/400, 12/400, 15/400, 20/400, 30/400 (SCF or DCF) | ≦0.5 | |
| 6/125, 10/125, 12/125, 15/125, 20/125(PM SCF or DCF) | 6/125, 10/125, 12/125, 15/125, 20/125 (PM SCF or DCF) | ≦0.7 | 正逆向き利用可 ER≧18dB |
| 6/125, 10/125, 12/125, 15/125, 20/125(PM SCF or DCF) | 6/250, 10/250, 15/250, 20/250, 25/250, 30/250 (PM SCF or DCF) | ≦0.8 | |
| パッケージ | 70 x 12 x 8 mm | ||
| メーカ | Opneti Communications | ||

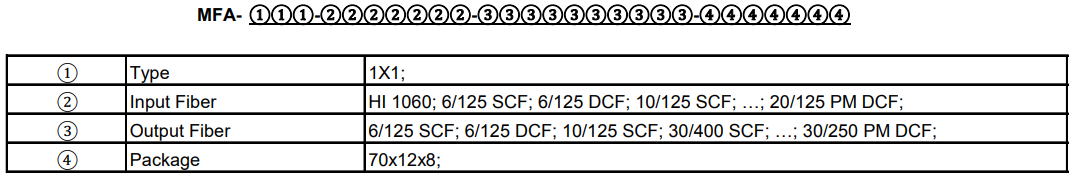

■注文方法
