■製品名： PI-ツイン-光アイソレータ（偏光無依存型）

光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。入射光が直線偏光の場合に対応する偏光依存型と入射光の偏光状態によらない偏光無依存型（Polarization Insensitive: PI）があります。本製品は偏光無依存型で、２つのアイソレータを１パッケージにまとめています。

■特徴 ・広い動作波長 ・高アイソレーション ・低挿入損失、低PDL ・高安定性、高信頼性 ■用途 ・EDFA ・光送信機 ・ファイバレーザ ・WDM、DWDMシステム ・試験装置

光アイソレータ製品 一覧

光アイソレータの原理

■仕様

パラメータ	単位	PI-ツイン-光アイソレータ
ステージ	–	シングルステージ		デュアルステージ
グレード	–	P	A	P	A
中心波長	nm	1310, 1480, 1550
動作波長	nm	±20
Typ.ピークアイソレーション（port4→port1, port3→port2）	dB	42	40	58	55
アイソレーション （port4→port1, port3→port2）at 23℃	dB	≥28	≥26	≥48	≥45
Typ.挿入損失（port1→port4, port2→port3）at 23℃	dB	0.45	0.55	0.55	0.70
挿入損失（port1→port4, port2→port3）at -5 ~ +70℃	dB	≤0.65	≤0.8	≤0.8	≤0.9
クロストーク（port1→port3, port2→port4）at 23℃	dB	≥50
ﾀﾞｲﾚｸﾃﾌｨﾞﾃｨ（port1→port3, port2→port4）at 23℃	ｄB	≥50
PDL @23℃	dB	≤0.1	≤0.15	≤0.1	≤0.15
PMD	ps	≤0.2	≤0.25	≤0.05	≤0.07
リターンロス	dB	≥50/50
許容光パワー	mW	≤500
ファイバタイプ	–	SMF-28e
動作温度	℃	-5 ~ +70
保管温度	℃	-40 ~ +85
サイズ	mm	φ5.5 x 35
メーカ	–	Opneti communications

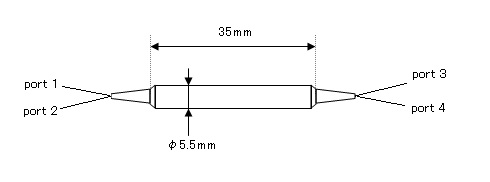

■パッケージ

■注文方法

IS-T-①-②-③-④-⑤-⑥-⑦-⑧

または

IS-T-①-②-③-④-1-⑥-⑦-5.5×35

①	②	③	④	⑤	⑥	⑦	⑧
内部構成	グレード	波長	ジャケット	ファイバ種類	ファイバ長	コネクタ	パッケージサイズ
S = 1段型   D = 2段型	P = Grade P   A = Grade A	1310 = 1310 nm   1480 = 1480 nm   1550 = 1550 nm	250 = 250um素線   900 = 900umルースチューブ	1 = SMF-28e	1 = 1 m   その他	NE = なし   FA = FC/APC   FC = FC/UPC   SA = SC/APC   SC = SC/UPC   その他	5.5×35
