光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。入射光が直線偏光の場合に対応する偏光依存型と入射光の偏光状態によらない偏光無依存型（Polarization Insensitive: PI）があります。本製品は偏光無依存型です。アイソレータが３段（トリプルステージ）になっていますので60dB以上の極めて高いアイソレーションが得られます。
■仕様
| パラメータ | 単位 | PI-トリプルステージ-光アイソレータ |
| グレード | – | Grade P |
| 中心波長 | nm | 1550 |
| 動作波長範囲 | nm | ±20 |
| アイソレーション (λc±20nm, 23℃ all sop) | dB | ≧60 |
| 挿入損失(λc±20nm, -5 ~ +70℃ all sop) | db | ≦1.0 |
| 偏波依存損失(PDL)@23℃ | dB | ≦0.15 |
| 偏波モード分散(PMD) | ps | ≦0.07 |
| リターンロス | dB | ≧50/50 |
| 許容光パワー | mW | ≦500 |
| ファイバタイプ | – | SMF-28e |
| 動作温度 | ℃ | -5 ~ +70 |
| 保管温度 | ℃ | -40 ~ +85 |
| サイズ | mm | Φ5.0 x 35 |
| メーカ | – | Opneti communications |

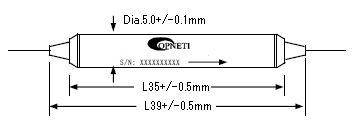

■パッケージ

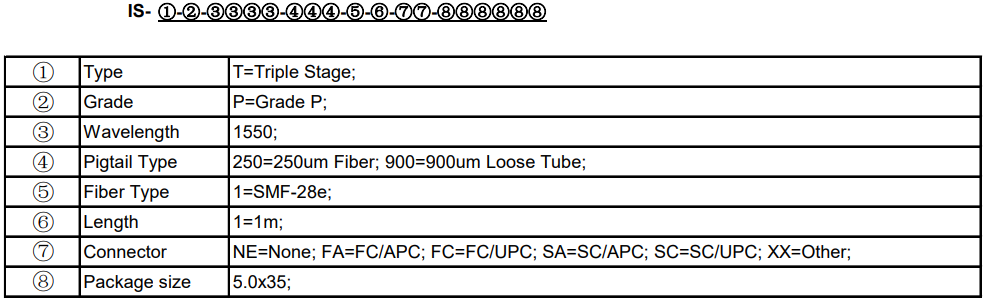

■注文方法
IS-①-②-③-④-⑤-⑥-⑦-⑧
または
IS-T-P-1550-④-1-⑥-⑦-5.0×35
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| 内部構成 | グレード | 波長 | ジャケット | ファイバ種類 | ファイバ長 | コネクタ | パッケージサイズ |
|
T = 3段型
|
P = Grade P
|
1550 = 1550 nm
|
250 = 250um素線
900 = 900umルースチューブ
|
1 = SMF-28e |
1 = 1 m
その他
|
NE = なし
FA = FC/APC
FC = FC/UPC
SA = SC/APC
SC = SC/UPC
その他
|
5.0×35
|
