光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。入射光が直線偏光の場合に対応する偏光依存型と入射光の偏光状態によらない偏光無依存型があります。本製品はミニサイズパッケージの偏光無依存型光アイソレータです。デュアルステージは2個の素子を連結した構造になっていてシングルステージより高いアイソレーションが得られます。標準仕様のGrade Aとハイエンド仕様のGrade Pがあります。
■特徴
・広い動作波長
・高アイソレーション
・低挿入損失、低
・ミニサイズ
■用途
・光送信機
・ファイバレーザ
・WDM、DWDMシステム
・試験装置
■仕様
| パラメータ | 単位 | PI-ミニ-光アイソレータ | ||||
| 1段型（Single Stage） | 2段型（Dual Stage） | |||||
| P | A | P | A | |||
| 中心波長 (λc) | nm | 1310, 1550 | ||||
| 動作波長範囲 | nm | ±20 | ||||
| 最大アイソレーション | nm | 40 | 38 | 52 | 50 | |
| アイソレーション (23℃) | Min | dB | ≧28 | ≧26 | ≧42 | ≧40 |
| 挿入損失 (23℃) | Typ | dB | 0.4 | 0.5 | 0.5 | 0.6 |
| 挿入損失(-5 ~ +70℃) | Max | dB | ≦0.55 | ≦0.7 | ≦0.65 | ≦0.9 |
| リターンロス | Min | dB | ≧60/55 | ≧60/55 | ≧60/55 | ≧60/55 |
| 偏波依存損失(PDL)@23℃ | Max | dB | ≦0.05 | ≦0.10 | ≦0.10 | ≦0.15 |
| 偏波モード分散(PMD) | Max | ps | ≦0.2 | ≦0.25 | ≦0.05 | ≦0.07 |
| 許容光パワー | Max | mW | ≦500 | |||
| ファイバタイプ | – | SMF-28e | ||||
| 動作温度 | ℃ | -5 ~ +70 | ||||
| 保管温度 | ℃ | -40 ~ +80 | ||||
| サイズ | mm | φ3.0 x L25, φ3.0 x L22 | ||||
| メーカ | – | Opneti Communications | ||||
■パッケージ
■注文方法

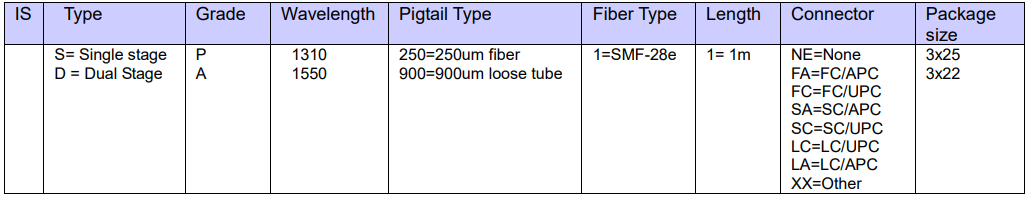

IS-①-②-③-④-⑤-⑥-⑦-⑧
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| 内部構成 | グレード | 波長 | ジャケット | ファイバ種類 | ファイバ長 | コネクタ | パッケージサイズ |
|
S = 1段型
D = 2段型
|
P = Grade P
A = Grade A
|
1310 = 1310 nm
1550 = 1550 nm
|
250 = 250um素線
900 = 900umルースチューブ
|
1 = SMF-28e |
1 = 1 m
その他
|
NE = なし
FA = FC/APC
FC = FC/UPC
SA = SC/APC
SC = SC/UPC
LA = LC/APC
LC = LC/UPC
その他
|
3×25
3×22
|
