■ 製品名：PI-1064-光アイソレータ（偏光無依存型）

光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。入射光が直線偏光の場合に対応する偏光依存型と入射光の偏光状態によらない偏光無依存型（Polarization Insensitive: PI）があります。本製品は波長1064nm用の偏光無依存型光アイソレータです。デュアルステージは2個の素子を連結した構造になっていてシングルステージより高いアイソレーションが得られます。Grade Aは標準仕様、のGrade Pはハイエンド仕様です。

■特徴 ・高アイソレーション ・低挿入損失、低PDL ・高安定性、高信頼性 ■用途 ・EDFA ・ファイバレーザ ・光送信機 ・試験装置

光アイソレータ製品 一覧

光アイソレータの原理

■仕様

パラメータ	単位	PI-1064-光アイソレータ
		Single Stage		Dual Stage
		P	A	P	A
中心波長 (λc)	nm	1064
帯域幅	nm	±5
ピークアイソレーション	dB	40	38	55	52
アイソレーション (23℃)	dB	≧30	≧28	≧45	≧42
挿入損失 (23℃;λc, all sop)	dB	1.4	1.5	2.3	2.5
挿入損失(-5~50℃;λc, all sop)	dB	≦1.8	≦2.0	≦3.2	≦3.4
リターンロス	dB	≦55/50	≦55/50	≦55/50	≦55/50
偏波依存損失(PDL)@23℃	dB	≦0.15	≦0.15	≦0.15	≦0.15
許容光パワー	mW	≦300
ファイバタイプ	–	HI 1060
動作温度	℃	-5 ~ +50
保管温度	℃	-40 ~ +80
サイズ	mm	φ5.5 x L35
メーカ	–	Opneti communications



■パッケージ

■注文方法

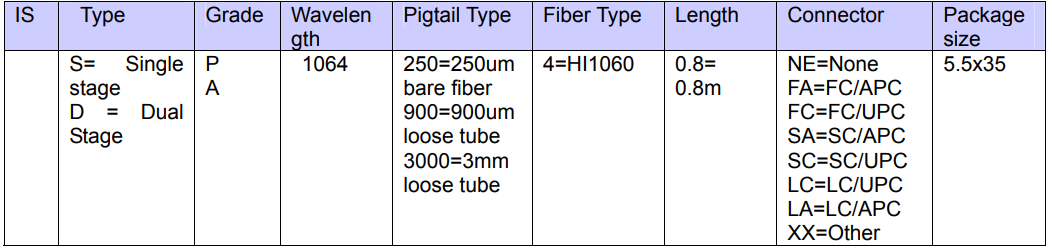

IS-①-②-1064-④-4-⑥-⑦-5.5×35

①	②	③	④	⑤	⑥	⑦	⑧
内部構成	グレード	波長	ジャケット	ファイバ種類	ファイバ長	コネクタ	パッケージサイズ
