光アイソレータの原理| パラメータ | 単位 | シングルステージ | デュアルステージ |
| 動作波長 | nm | 1940, 1950, 2000, 2050, 2100 | |
| アイソレーション λc ± 50 nm, 23 ℃ 全偏光状態 | dB | ≥16 | ≥35 |
| 挿入損失 λc ± 20 nm, 全温度、全偏光状態 | dB | ≤1.2 | ≤1.5 |
| PDL（SMFの場合） | dB | ≤0.15 | ≤0.2 |
| 消光比（PMFの場合） | dB | ≥18 | |
| リターンロス(入力/出力） | dB | ≥50 | |
| 許容光パワー | W | 1, 2, 3, 5, 10 | |
| ファイバタイプ | SMF-28e, SM1950, SM2000, PM1550, PM1950, FUD4070 | ||
| 動作温度(℃) | ℃ | -5~+70 | |
| 保管温度(℃) | ℃ | -40~+85 | |
| サイズ | mm | Φ5.5×35, 80x12x10 | |
| メーカ | Opneti Communications | ||

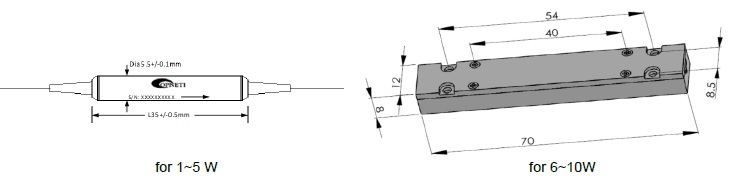

■ パッケージ

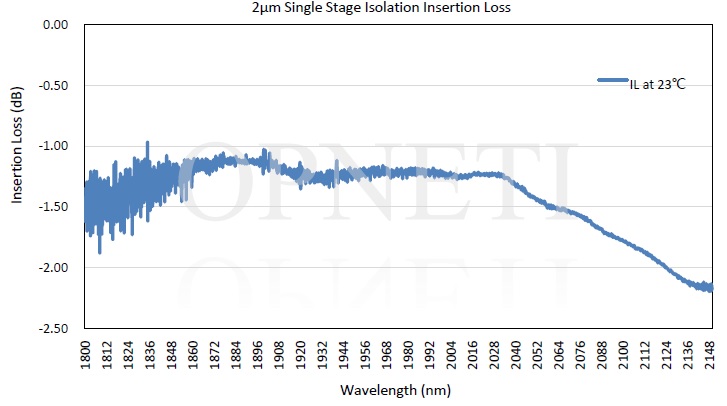

■ 挿入損失波長依存性

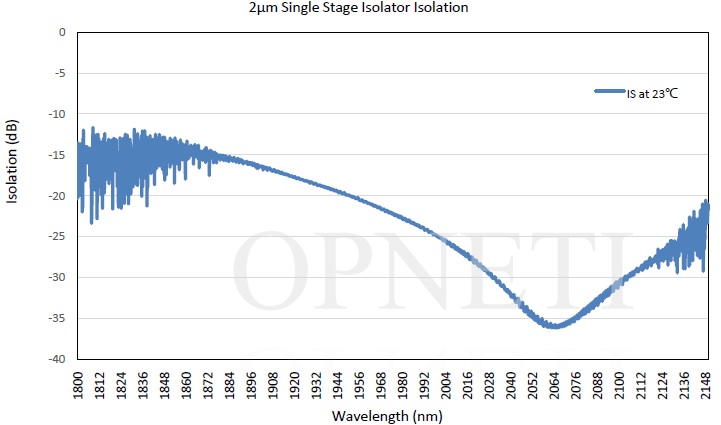

■ アイソレーション波長依存性

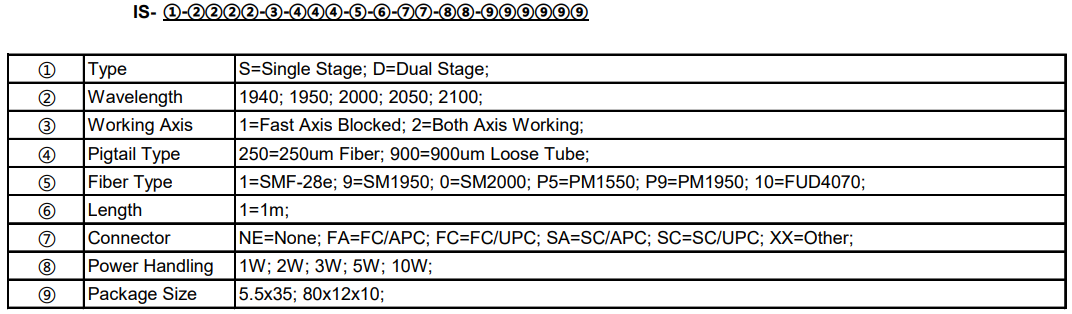

■注文方法
