光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は波長1030nm、1040nm、1064nmインラインタイプのハイパワー光アイソレータで、偏光無依存型です。最大入射光パワーは20Wです。

■ 特徴

　・低挿入損失、低PDL hpIso1030-1064-1
　・高アイソレーション、高消光比　

■ 用途

　・ファイバレーザ
　・ハイパワーアンプ
　・ファイバ光機器

■仕様 光アイソレータの原理
パラメータ 単位 HPIS
中心波長 nm 1030, 1040, 1064
帯域幅 nm ±10
ピークアイソレーション dB 32 ~ 40
アイソレーション at 23℃ dB ≧25
挿入損失 at 23℃ dB ≦1.2 Typ.0.8
PDL dB ≦0.15
リターンロス（入射/出射） dB ≧50/50
許容光パワー CW W 1, 2, 3, 5, 10, 15, 20　または　ご指定
パルスピーク KW 10　または　ご指定
ファイバタイプ   HI 1060 または 10/125, 20/125, etc
LMA ファイバ
動作温度 ℃ -5 ~ +50
保管温度 ℃ -20 ~ +75
サイズ mm 118 x 37 x 29
メーカ   Opneti Communications

■ サイズ



Opn-850nmISO

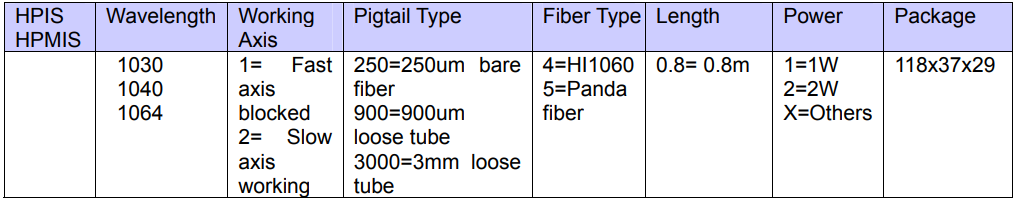

■注文方法
