ファイバコリメータは、ファイバからの出射光をコリメートしたり、コリメートされたビームをファイバに入射させる部品です。本製品は、偏光保持タイプで1064nm, 1310nm, 1550nmの波長帯に対応し、最大入射パワー20Wまであります。
■特徴
・低挿入損失
・高消光比、高リターンロス
・高信頼性
■用途
・光ファイバー機器
・ファイバレーザ
■ 仕様
| パラメータ | 単位 | 値 | |
| 中心波長 | nm | 1064 | 1310 , 1550 |
| 動作波長範囲 | nm | ±20 | |
| ビーム径 | mm | 0.4, 0.5, 0.9 | 0.4, 0.5 |
| ワーキンギディスタンス | mm | 50 or ご指定 | 5 or ご指定 |
| 挿入損失 (Typ.) | dB | 0.2 – 0.4 | 0.2 |
| 挿入損失 (Max.) | dB | ≦0.5 | ≦0.3 |
| リターンロス(min.） | dB | ≧50 | |
| 消光比 | dB | ≧23 | |
| 許容光パワー（CW) | W | 1, 3, 5, 10, 20 | |
| ファイバタイプ | – | PM980 | PM1310, PM1550 |
| 動作温度 | ℃ | -5 ~ +70 | |
| 保管温度 | ℃ | -40 ~ +85 | |
| パッケージサイズ | mm | φ3.2 x 10 | |
| メーカ | Opneti Communications | ||

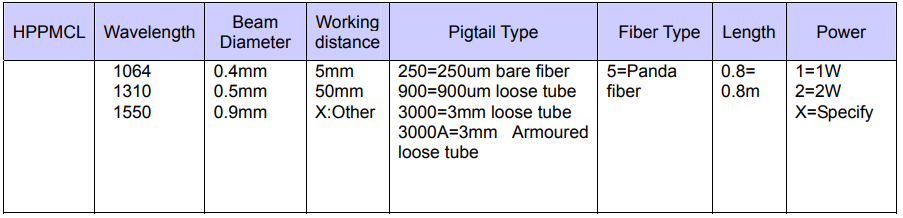

■注文方法
