光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、2000nm/800nmあるいは2000nm/1570nmを合波する光ファイバ融着型WDMカプラで、TDF(Tm ドープファイバ）を使った2000nm帯のファイバレーザや光アンプ（TDFA)の励起に使用できます。
■特徴
・低過剰損失
・高アイソレーション
・高信頼性、高安定性
■用途
・TDF (Tmドープファイバ)を用いた2000nm帯ファイバレーザ
・TDF (Tmドープファイバ)を用いた2000nm帯光アンプ
・試験装置
ファイバカプラとは| パラメータ | 単位 | 2000/1550ファイバWDM | 2000/793ファイバWDM |
|---|---|---|---|
| ポートタイプ | – | 1 X 2 | |
| 長波長側動作波長 | nm | 2000±20 | |
| 挿入損失 | dB | ≦0.6 | |
| アイソレーション | dB | ≧13 | |
| PDL | dB | ≦0.15 | |
| 短波長側動作波長 | nm | 1550±20 | 793±20 |
| 挿入損失 | dB | ≦0.7 | |
| アイソレーション | dB | ≧17 | |
| 温度安定性 | dB/℃ | ≦0.005 （-5℃ ~ +70℃） | |
| リターンロス | dB | ≧55 | |
| ダイレクティビティ | dB | ≧55 | |
| 許容光パワー CW | W | 1, 3, 5, 10, 20 | |
| ファイバタイプ | – | SMF-28e, SM1950, SM2000 | |
| 動作温度 | ℃ | -5℃ ~ +70℃ | |
| 保管温度 | ℃ | -40℃ ~ +85℃ | |
| メーカ | – | Opneti Communications | |
*コネクタ付の場合、挿入損失+0.3dB、リターンロス-5dBとなります。
(→光コネクタとは)

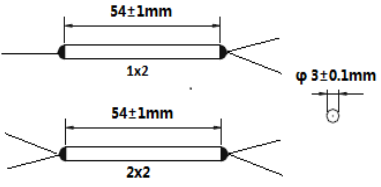

■ パッケージ

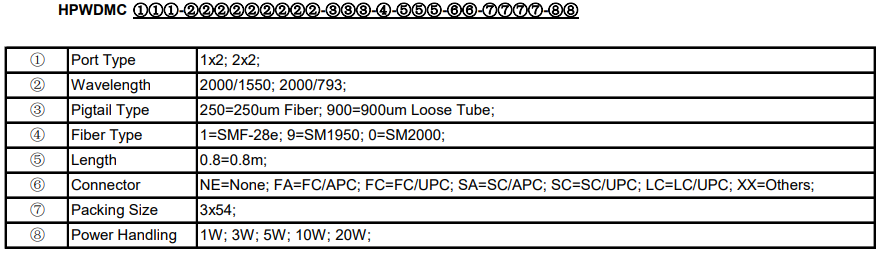

■注文方法
