WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品は2000nm/1550nmの波長帯を合分波できる３ポートWDMフィルタで、TDF(Tm ドープファイバ）を使った2000nm帯のファイバレーザや光アンプ（TDFA)に利用できます。
■特徴
・低挿入損失
・高インサーション
・高安定性、高信頼性
■用途
・通信システム
・メトロ/アクセス
・CATV
■ 仕様
| パラメータ | 単位 | 値 | |
| ポートタイプ | – | 1 X 2 | |
| 透過波長帯 | nm | 1950 – 2050 | |
| 反射波長帯 | nm | 1520 – 1580 | |
| 透過波長帯挿入損失 | dB | ≦0.8 (標準 0.6) | |
| 反射波長帯挿入損失 | dB | ≦0.8 | ≦1.0 |
| 透過波長帯アイソレーション | dB | ≧20 (標準 30) | |
| 反射波長帯アイソレーション | dB | ≧12 (標準 15) | |
| PDL | dB | ≦0.2 (標準 0.1) | |
| ファイバタイプ | – | SMF-28e(全ポート) SMF 1950(全ポート) |
SMF-28(反射ポート) SMF 1950(共通 & 透過波長帯) |
| リターンロス | dB | ≧50 | |
| 許容光パワー CW | mW | ≦500 | |
| 動作温度 | ℃ | 0℃ ~ +70 | |
| 保管温度 | ℃ | -40℃ ~ +85 | |
| サイズ | mm | Φ5.5 X L34 | |
| メーカ | – | Opneti Communications | |
■ パッケージ

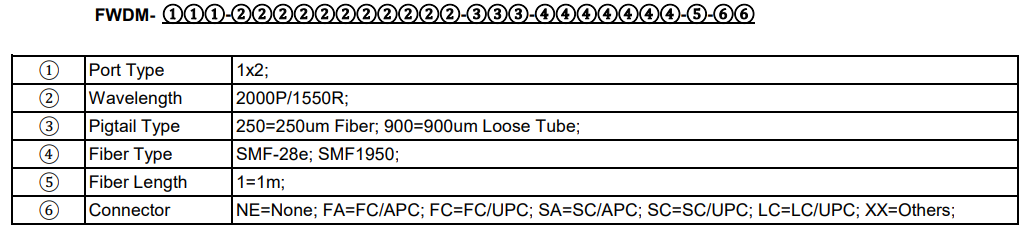

■注文方法
