光ファイバカプラは光信号を分岐、合波波する部品です。２本の光ファイバの一部を融着延伸してコアを近接化した構造で、一方のファイバに入射した光の一部がもう一方のファイバに分岐します。50/50に分岐する３dBカプラ以外に各種の分岐比のカプラがあります。本製品は1900±15nm, 1950±15nm, 2000±15nmの波長帯で使用できます。

■用途
 ・Tmドープファイバを用いた２μm帯光アンプ（TDFA)
 ・Tmドープファイバを用いた２μm帯ファイバレーザ
 ・２μm帯の光を使った計測、センシングシステム

■ 仕様

ファイバカプラとは？
パラメータ 単位 値
　Grade 　 Grade P
　動作波長 nm 1900, 1940, 1950, 2000
　動作帯域幅 nm ±15
　Typ. 過剰損失 dB 0.3
　挿入損失 50/50 dB ≦3.6/3.6
40/60 dB ≦4.8/2.8
30/70 dB ≦6.0/2.0
20/80 dB ≦8.0/1.5
10/90 dB ≦11.5/0.75
5/95 dB ≦14.5/0.5
2/98 dB ≦18.5/0.35
1/99 dB ≦22/0.3
　PDL dB ≦0.15
　リターンロス dB ≧50
　ダイレクティビティ dB ≧50
　動作温度 ℃ -40 ~ +85
　電力操作 W 1, 2, 5, 10, 20, 50
　メーカ Opneti Communications



■ パッケージ詳細

　ポート 1 x 2 or 2 x 2
　ファイバ長 1m, 　その他はご要求
　ファイバタイプ SMF-28e, Nufern SM 1950, Thorlabs SM2000
　ピグテイルタイプ 250μmベアファイバ 900μmルーズチューブ 900μm/2mm/3mm
ルーズチューブ
　サイズ(mm) Φ3.0×40 Φ3.0×54 90x16x9

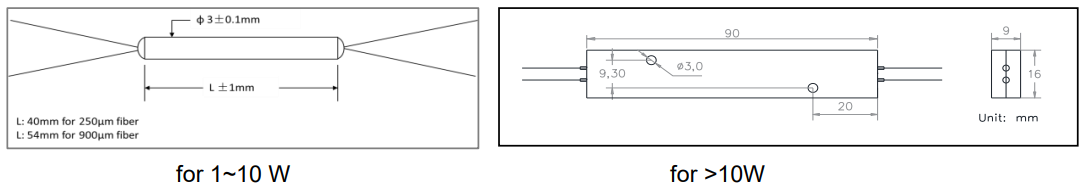

■パッケージ図

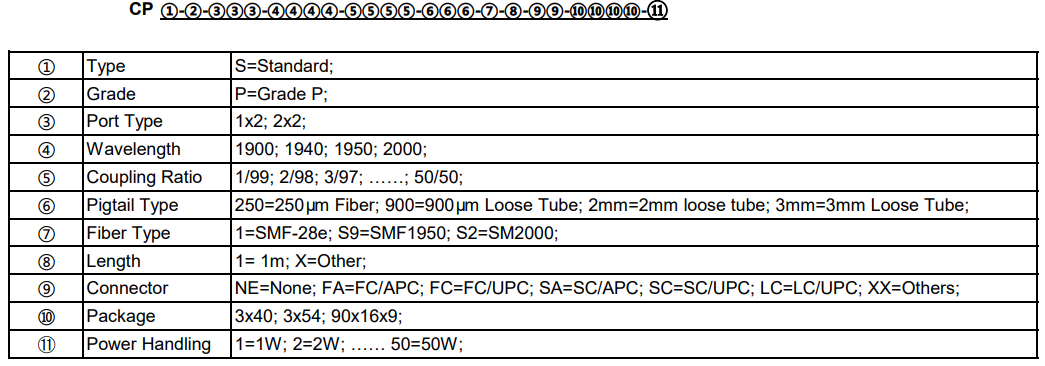

■注文方法
