FI-BP-1060は、1060nm帯の透過率に優れ、大きなVerde定数をもつTGG結晶（テルビウムガリウムガーネット）をファラデー回転子に使った光アイソレータです。45°水晶回転子と組み合わせることによりフラットトップの広帯域な光アイソレータとしています。

■　特徴

・　広帯域                                WLphotonics-opc-FI-BP-1060-1
・　高アイソレーション
・　ハイパワー
・　コンパクト
・　カスタマイズ対応

■ 仕様

光アイソレータの原理
型番 FI-BP-1060
動作波長（λc） 1060 nm
動作波長範囲 ±50nm
Typ. アイソレーション 30 ~ 32 dB
Min. アイソレーション　@ 23℃ 27 dB
Max. PDL @ λc, 23℃  0.15 dB
Typ. 挿入損失 @ λc, 23℃ 1.0 dB
Max. 挿入損失 @ 23℃ 1.5 dB (1060±50nmの範囲 )
Min. リターンロス 50/50 dB
Max. 入射光パワー (CW) 1.0 W
Max. 引っ張り荷重 5 N
ピグテイルファイバ HI1060
動作温度 0 ~ 50℃
保管温度 -10 ~ 60℃
サイズ 図面参照
RoHS  適合
オプション 1. よりハイパワーも可能です
2. LMA ファイバ、PMファイバピグテイルも可能です
メーカ WL Photonics

ご注文に際して

１．ファイバタイプ：SMFかPMFかご指定ください
２．ピグテイル形態：250μmベアファイバ、900μmルーズチューブ、3mmケーブルをご指定ください
３．ピグテイル長：0.5mか1mmをご指定ください
４．コネクタ：FC/APC, FC/UPC, SC/APC, LC/UPC,コネクタなしの何れかご指定ください

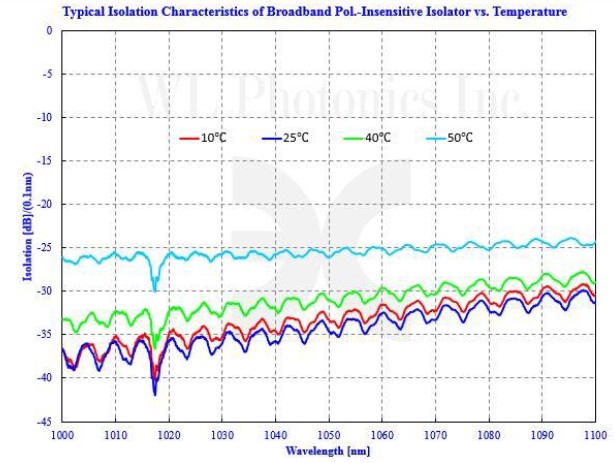

■ アイソレーションスペクトル例

WLphotonics-opc-FI-BP-1060-2

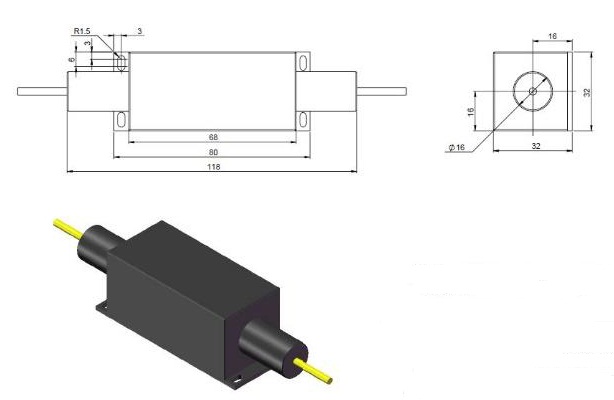

■ 寸法

WLphotonics-opc-FI-BP-1060-3
