3ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進みます。本マルチモード光サーキュレータの入出力ファイバはGI50/125かGI62.5/125を選択できます。また、偏光に関係なく使用でき1550nm帯で動作します。

■特徴

・高アイソレーション、高リターンロス
・低挿入損失、低PDL
・光路に接着剤を使用しない

■用途

・EDFA, DWDM, OTDR
・DWDM/OADMネットワーク
・双方向通信

■仕様 光サーキュレータの原理
     パラメータ 単位 値
　　ポート数 – ３ポート
　　波長範囲 nm 1550±30
　　挿入損失 dB ≦1.2
　　アイソレーション dB ≧30
　　偏波依存損失 dB ≦0.2
　　リターンロス dB ≧40
　　ダイレクティビティ dB ≧40
　　入射光パワー mW ≦500
　　ファイバタイプ   MMF: 50/125 または 62.5/125
　　動作温度 ℃ -5 ~+70
　　保管温度 ℃ -40 ~+85
　　サイズ mm  φ5.5×82
　　メーカ   Opneti communications

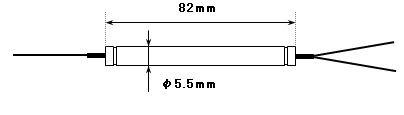

■ パッケージ

Opn-circulator_1310&1550nm3portMM

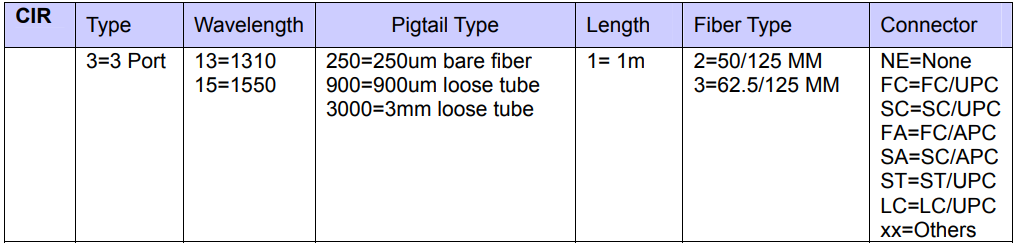

■注文方法
