3ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進みます。本製品はミニパッケージタイプの光サーキュレータで偏光に関係なく使用でき、1310nm帯、1550nm帯、1590nm帯、1610nm帯、1525-1610nm帯で動作する５種類があります。

■特徴

・コンパクトパッケージ
・高アイソレーション
・高リターンロス
・低挿入損失、低PDL

■用途

・EDFA、DWDM、OTDR
・DWDM & OADMネットワーク
・双方向通信システム

  3port_CirculatorMini

■仕様 光サーキュレータの原理
パラメータ 単位 値
ポート数 – 3ポート
動作波長 nm 1310±30 又は 1550±30 1590±30 又は 1610±30 又は 1525~1610
ピークアイソレーション dB 52 50
アイソレーション (λc, 23℃ all SOP) dB ≧40 ≧40
アイソレーション (λop, Top, all SOP) 　 ≧35 ≧32
挿入損失 (λop, 23℃ all SOP) dB ≦0.8　(typ.0.6) ≦0.9 (typ.0.7)
偏波依存損失(PDL) dB ≦0.2
偏波モード分散(PMD) ps ≦0.1
ダイレクティビティ dB ≧50
リターンロス dB ≧50
許容入射光パワー mW 500
ファイバタイプ – SMF-28e
動作温度 ℃ 0 ~ +70
保管温度 ℃ -40 ~ +85
サイズ φ5.5 x L38, φ4.8 x L29
メーカ Opneti communications

■ パッケージ

Opn-circulator_3pMini_

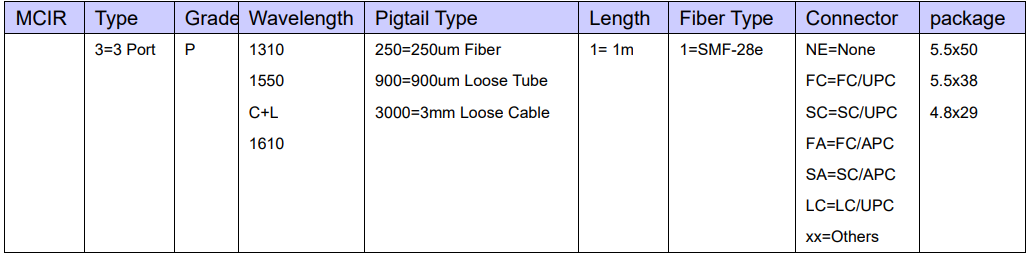

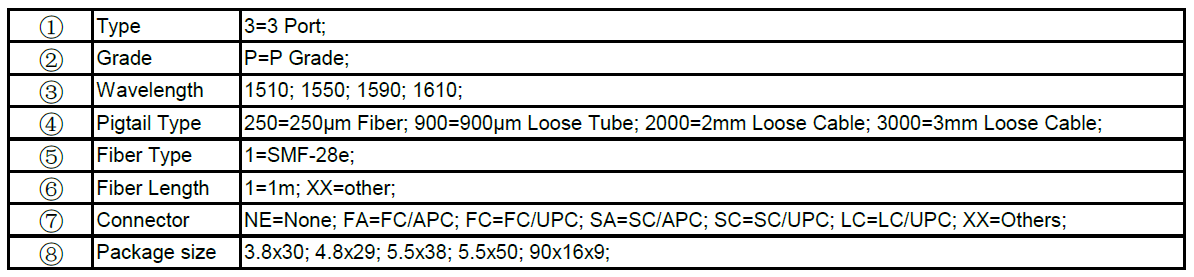

■注文方法
