通常の３ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進みます。本製品の３ポートサーキュレータは、さらに、ポート３に入射した光がポート１に出射します。また、４ポートサーキュレータでは、１⇒２，２⇒３，３⇒４，４⇒１のように光が進みます。偏光に関係なく使用できるサーキュレータで1310nm帯、1550nm帯で動作する２種類があります。入射光パワー500mW以下でご使用ください。
■用途
・光センサ
・光機器
光サーキュレータの原理| パラメータ | 単位 | 値 | |
|---|---|---|---|
| ポート数 | – | 3ポート | 4ポート |
| 動作波長 | nm | 1310±30 又は 1550±30 | |
| アイソレーション | dB | ≧40 | |
| 挿入損失 | dB | ≦1.3 (typ. 1.0) | ≦1.3 (typ. 1.0) |
| 光パス | – | 1⇒2, 2⇒3, 3⇒1 | 1⇒2, 2⇒3, 3⇒4, 4⇒1 |
| PDL | dB | ≦0.2 | |
| PMD | ps | ≦0.2 | |
| リターンロス | dB | ≧50 | |
| ダイレクティビティ | dB | ≧50 | |
| クロストーク | dB | ≧50 | |
| 許容入射光パワー | mW | ≦500 | |
| ファイバタイプ | – | SMF-28e | |
| 動作温度 | ℃ | -5 ~ +70 | |
| 保管温度 | ℃ | -40 ~ +85 | |
| サイズ | mm | 100 x 80 x 10 | |
| メーカ | – | Opneti communications | |

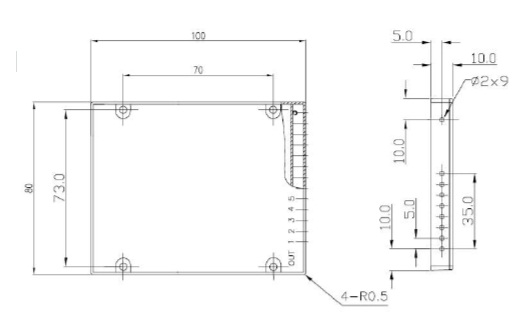

■ パッケージ

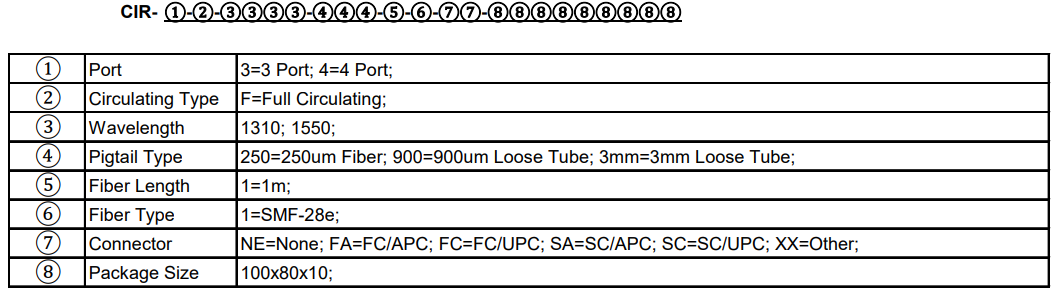

■注文方法
