３ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進む素子です。本製品は780nm, 830nm, 850nmの短波長帯で動作する偏光無依存型の３ポート光サーキュレータです。

■仕様 光サーキュレータの原理
パラメータ 単位 値
ポート数 – ３ポート
動作波長 nm 780, 830, 850
動作波長範囲 nm ±10
Typ. 挿入損失 @23℃ dB 1.3
挿入損失 @23℃ dB ≦1.8
アイソレーション @23℃ all sop dB ≧20
クロストーク dB ≧45
リターンロス dB ≧50
WDL dB ≦0.2
ファイバタイプ – HI 780
許容入射光パワー CW mW 300
サイズ mm 96.6 x 28 x 27
動作温度 ℃ 10 ~ +50
保管温度 ℃ -10 ~ +60
メーカ – Opneti communications

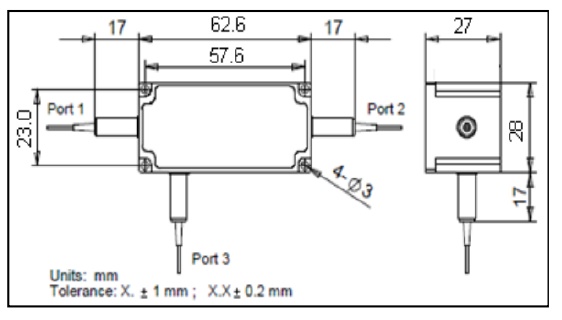

■ パッケージ

Circulator-PI-780_830_850nm

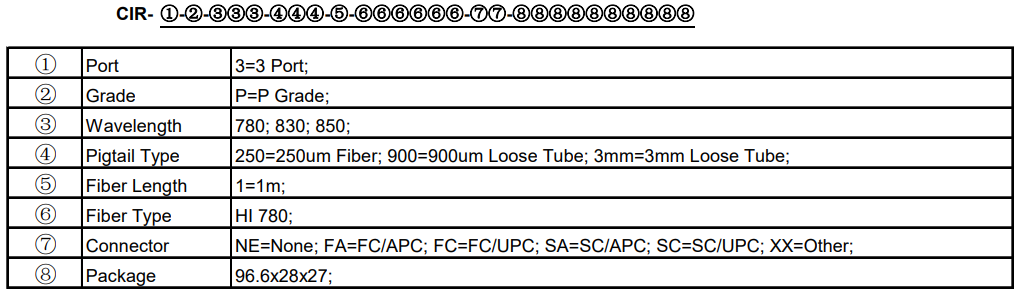

■注文方法
