アレイ導波路グレーティング(Arrayed-Waveguide Grating:AWG)は多数のチャネルを正確に合分波できる光部品でDWDM通信に欠かせない部品です。本AWGモジュールにはサーマルタイプとアサーマルタイプの2種類があります。チャネル数は４０で中心波長はITU Gridから選択できます。
■特徴
・低挿入損失
・正確なチャンネル間隔
・多チャンネル
・高安定性、高信頼性
■用途
・DWDMネットワーク
・メトロ/長距離ネットワーク
■ 仕様
| パラメータ | 値 |
| AWGタイプ | アサーマル |
| チャンネル数(ch) | 40 |
| チャンネル間隔 (GHz) | 100 |
| 中心波長(nm) | ITU Grid |
| ITU# | C21~C60 |
| 波長精度(nm) | ±0.04 |
| 0.5dBパスバンド(nm) | ≧0.2 |
| 1dBパスバンド(nm) | ≧0.4 |
| 3dBパスバンド(nm) | ≧0.6 |
| 20dBパスバンド(nm) | ≦1.2 |
| 挿入損失 (dB) | ≦5.5 |
| リップル(dB) | ≦0.5 |
| 損失均一性(dB) | ≦1.0 |
| 隣接クロストーク(dB) | ≧25 |
| 非隣接クロストーク(dB) | ≧30 |
| トータルクロストーク(dB) | ≧22 |
| PMD(ps) | ≦0.5 |
| クロマティックディスパージョン(ps/nm) | ±20 |
| PDL(dB) | ≦0.5 |
| リターンロス(dB) | ≧40 |
| ピグテイル | 入力：SMF-28e 900μｍルーズチューブ 0.5±0.05m |
| 出力：SMF-28e, 4×12リボン 0.5±0.05m, ファンアウト900μmルーズチューブ 0.5±0.05m | |
| 動作温度(℃) | -5 ~ +65 |
| 保管温度(℃) | -40 ~ +85 |
| サイズ(mm) | 120 x 70 x 11 |
| メーカ | Opneti communications |

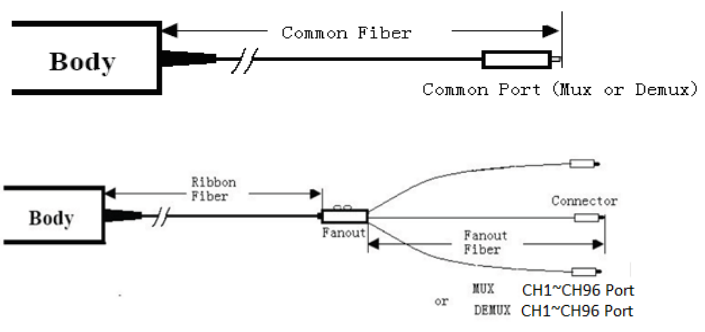

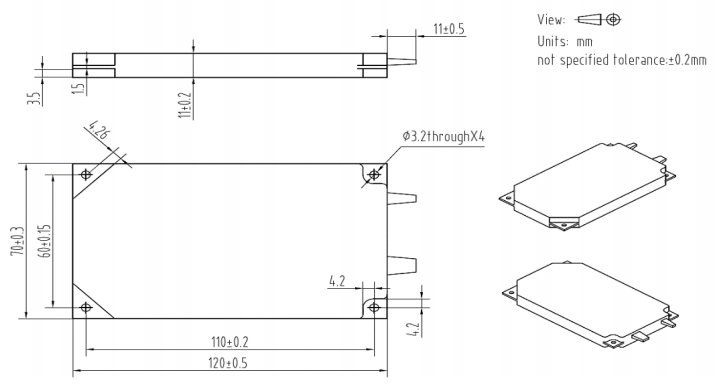

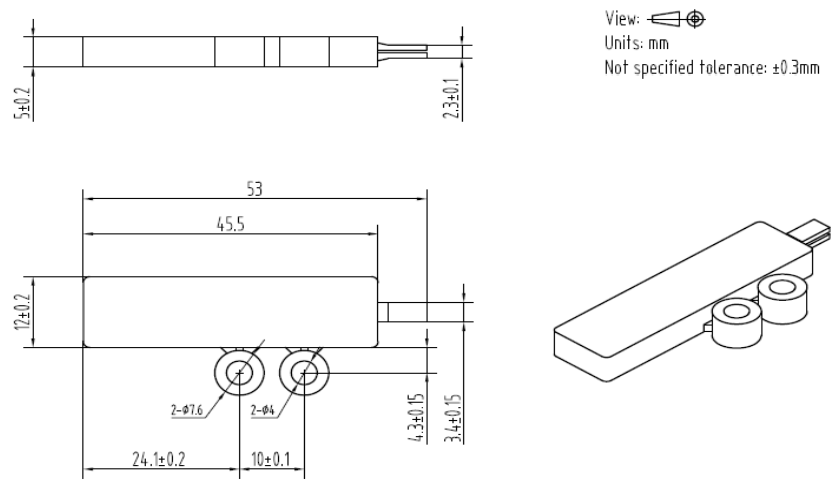

■ パッケージ詳細

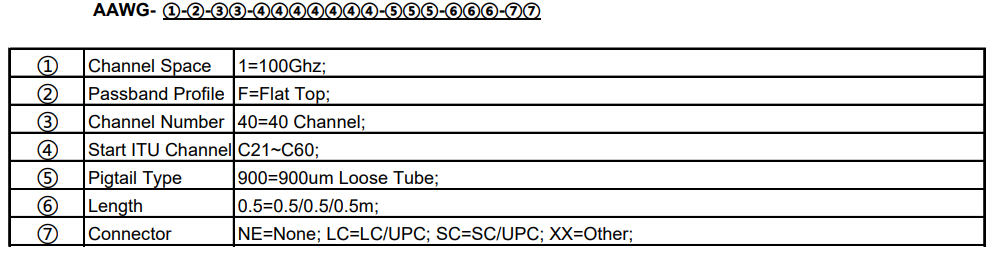

■注文方法
