光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、波長980/1064 (980/1030)nmを合分波する光ファイバ融着型WDMカプラでYbドープファイバの励起に広く使用されています。

■特徴

・低挿入損失、低PDL
・高アイソレーション
・高安定性、高信頼性

■用途

・1μｍ帯ハイパワーファイバレーザ
・1μｍ帯ハイパワー光アンプ
・試験機器

 Opn-WDMfiberCoupler

■仕様 ファイバカプラとは
パラメータ 単位 980/1064 または 980/1030 WDM
動作波長 nm 980/1064,　980/1030
動作バンド幅 nm ±5
Grade -　 P A
挿入損失 Max. dB ≦0.3 ≦0.4
アイソレーション Min. dB ≧15 ≧13
偏波依存損失 Max. dB ≦0.1 ≦0.15
ダイレクティビティ Min. dB ≧55
動作温度 ℃ -40 ~ +85
メーカ 　 Opneti communications

■ パッケージ

　   ポート 1×2 または　2×2
　　ファイバ長 1m 　または　ご要求
　　ファイバタイプ HI1060flex 　または　HI1060
　　ピグテイル 250μｍベアファイバ 900μｍルーズチューブ
　　サイズ(mm) φ3.0×60 φ3.0×60

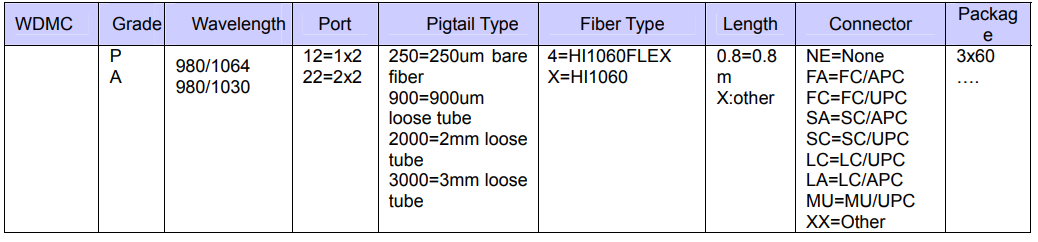

■注文方法
