ファラデーミラーは、ファラデー回転子と反射ミラーで構成されています。ファラデー回転子は直線偏光を45°回転させるようになっています。ファラデーミラーに入射した光はファラデー回転子でまず45°回転し、ミラーで反射されて戻るときに更に45°回転します。従って、入射光と戻り光の偏光は常に直交します。本製品にはクラッド径80μmのファイバが使用されていますので収納が容易です。



■特徴

・低挿入損失
・コンパクトサイズ
・高安定性、高信頼性

■用途

・ファイバセンサ
・ファイバ製品

■ 仕様

　パラメータ 単位 値
　中心波長 nm 1550
　動作波長範囲 nm ±15
　挿入損失 dB ≦0.7
　ファラデー回転角（Single Pass) ° 45
　回転角トレランス@23℃ ° ≦±1
　PDL dB ≦0.05
　PMD ps ≦0.05
　許容光パワー mW ≦500
　ファイバタイプ – RC80, SM1550
　動作温度 ℃ -5 ~ +70
　保管温度 ℃ -40 ~ +85
　サイズ mm φ5.5 x L35
　メーカ 　- Opneti Communications

■ パッケージ

Opn-80umMirror

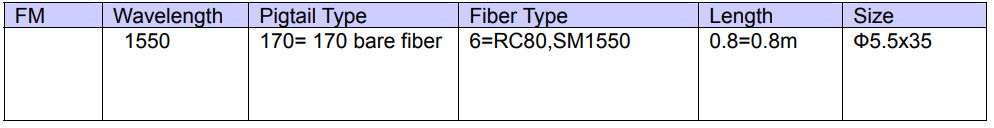

■注文方法
