TWL-C-Mは、C-バンドをカバーするDFBアレイ型レーザを搭載した ITLA (Integrated Tunable Laser Assembly)型波長可変レーザモジュールです。従来の固定波長光源を使ったDWDMシステムでは保守用に多数のスペア光源を準備しておくことが必要でしたが、波長可変光源を用いることにより運用、保守コストが低減します。TWL-C-Mは、低い相対雑音強度（RIN)、高いサイドモード抑圧比 (SMSR)、狭線幅、優れた波長精度を特徴とし、OIF-ITLA-MSA規格に準拠しています。



■用途
・光アド/ドロップ多重装置
・DWDM伝送システム
・チューナブルDWDMトランスポンダ、トランシーバ
・再構成可能光アド/ドロップ波長多重装置
・光パケット又はバーストモードスイッチング
・試験、測定装置


■特徴
・1527.60 nm – 1567.13 nmの広い波長可変範囲
・1 GHzの波長ステップ分解能
・40 mWの高出力
・<100 kHzの超狭線幅
・750 MHzへの線幅ブロードニング
・55 dBの優れたサイドモード抑圧比
・偏光保持（PM)出力
・使い易いUSBインターフェース

 twl-c-m-1

 　データシートPDF

■仕様

半導体レーザとは？
型番 TWL-C-M
　光仕様
　動作波長 1527.60~1567.13 nm
　波長精度 ±1.5 GHz
　微細可変波長分解能 1 GHz
　波長安定性 ±1 pm（24時間）
　光出力 40 mW typ.
　光出力安定性 0.02 dB（8時間）
　レーザ線幅(FWHM) <100 KHz w/SBS enabled
<750 MHz w/SBS disabled
　CNR 50 dBc typ.@-5 dBm
　サイドモード抑圧比 55 dB typ.
　相対強度雑音(RIN) -157 dB/Hz @13d Bm
　偏光消光比 20 dB min.
　光アイソレーション 30 dB min.
　ファイバタイプ Panda 1550 PM ファイバ

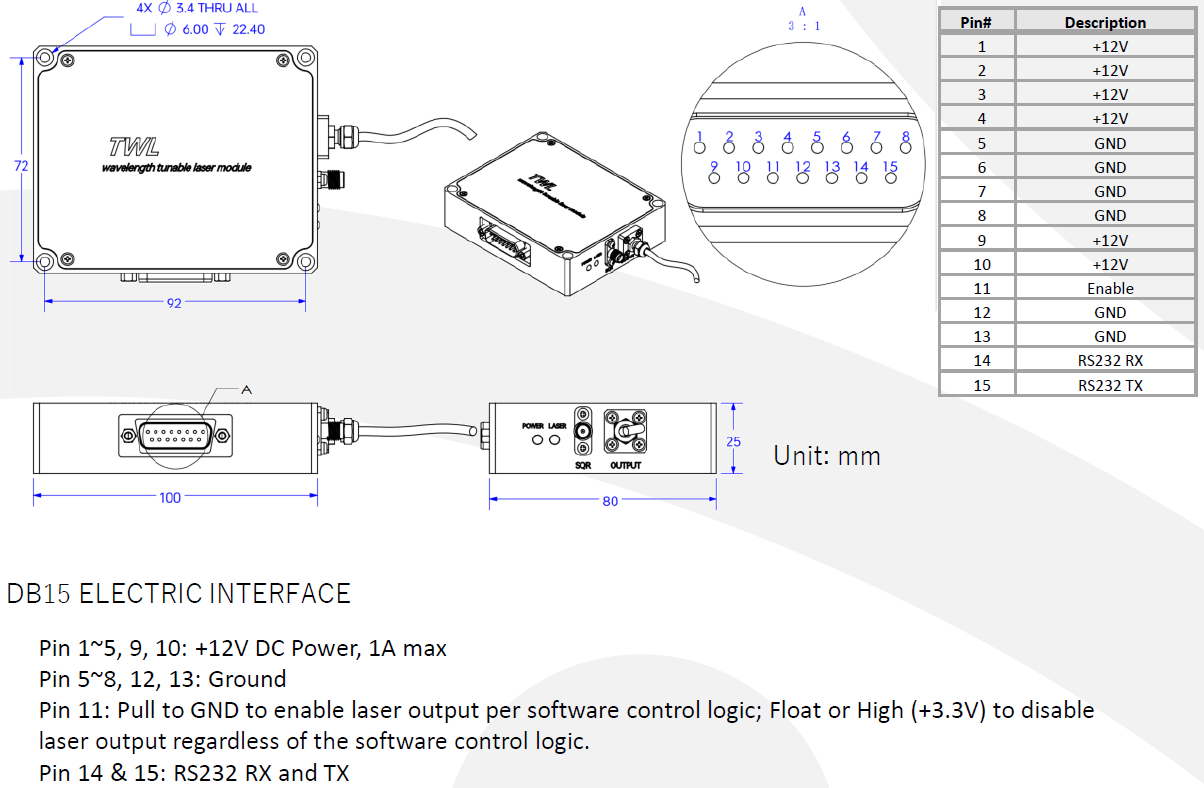

　機械的仕様
　電源 100~240 VAC
　光コネクタ
(→光コネクタとは)
 PM Narrow Key FC/APC（標準）
or リクエスト
　動作温度 0 ~ +40 ℃
　保管温度 -40 ~ +70 ℃
　制御 出力レベル、波長
(GUIソフトウエアによる）

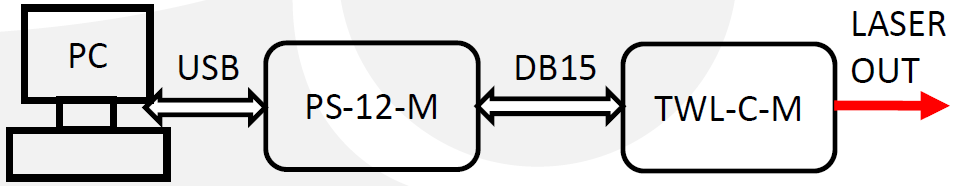

　通信インターフェース RS232 or USB2.0
　アクセサリー PS-12-M, 12V 電源
　ローカルアラーム 過剰温度上昇、過剰電流
　サイズ 120 x 112 x 32 mm
　メーカ Optilab
