SPA4300-FM02シリーズは、デジタル制御を備えたフル機能のCバンド光プリアンプモジュール製品群で、70×90×15mmのMSAコンパクトパッケージを採用しています。 優れた光学的性能、高い信頼性、工業規格に準拠したコンパクトな構成が特徴で、柔軟で可変性のある低コストのアンプを実現しています。 種々のネットワークアプリケーション、特に 40Gbps の伝送速度を必要とするアプリケーションに適しています。光受信機の前段に設置することによって、光受信機を高感度化し、光信号の伝送距離を長延化します。
SPA4300-FM02は、狭帯域の単一波長チャネルのための標準的な光アンプです。励起光源として、冷却機能付きのポンプLDを使用しています（非冷却ポンプLDも使用可能）。標準の 30ピン電気コネクタ (HIROSE DF11-30DP-2DSA) による簡単な接続が可能です。
| 特徴 |

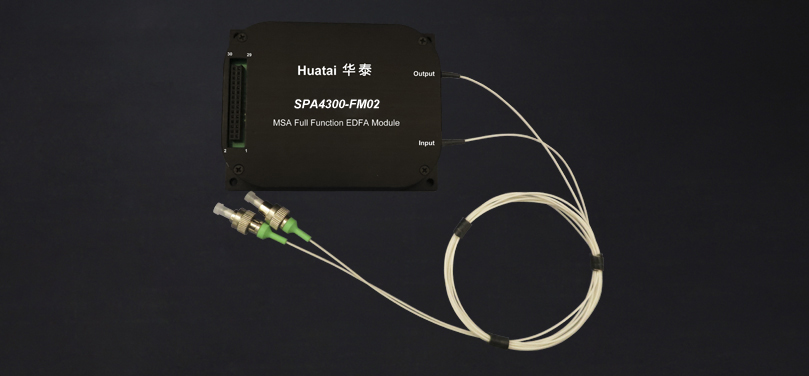

 SPA4300-FM02外観 |
応用
|
 SPA4300-FM02内部構成 |
| ■ 仕様 |  光ファイバアンプとは？ 光ファイバアンプ(モジュールタイプ) 製品 |
|
SPA4300-FM02
|
Min.
|
Typ.
|
Max.
|
|||
|
光学的特性
|
動作波長範囲 |
(nm)
|
1528
|
1564
|
||
| 入力光パワー (Pin) |
(dBm)
|
-45
|
-30 |
-10
|
||
| 利得 @ Pin = -30 dBm |
SPA43XX-FM02
|
(dB)
|
XX = 20/25/30/35/40
|
|||
| 雑音指数 |
(dB)
|
4.0
|
4.5
|
|||
| 偏光依存利得 (PDG) |
(dB)
|
0.3
|
||||
| 偏光モード分散 (PMD) |
(ps)
|
0.3
|
||||
| 偏光依存損失 (PDL) |
(dB)
|
0.3
|
||||
| 励起光リーク比 |
(dB)
|
-30
|
||||
| 出力／入力アイソレーション |
(dB)
|
30
|
||||
| リターンロス |
UPC
|
(dB)
|
45
|
|||
|
APC
|
55
|
|||||
| ファイバタイプ | SMF-28, 900μm ルースチューブ | |||||
| コネクタタイプ | LC, SC, FC, | |||||
| コネクタ研磨タイプ | UPC, APC | |||||
|
一般的特性
|
制御インターフェース |
RS232（オプション：I2C）
|
||||
| 電源電圧 1) |
(V)
|
3.1
|
3.3 |
3.5
|
||
| 消費電力 |
Uncooled
|
(W)
|
1.0 |
2.0
|
||
|
Cooled
|
2.0 |
6.0
|
||||
| 動作温度 |
(℃)
|
-5
|
70
|
|||
| 保管温度 |
(℃)
|
-40
|
+85
|
|||
| 相対湿度 |
(%RH)
|
+5
|
+95
|
|||
| サイズ (W)×(L)×(H) | (mm) |
70×90×15
|
||||
注： 1) Power 電源オプション DC+5V
■ 雑音指数
|
モデル
|
利得 (dB)
(Pin=-30dBm) |
出力光パワー (dBm)
(Pin=-30dBm) |
雑音指数
(dB) |
フィルタ
|
|
SPA4320-FM02/S-000
|
20
|
-10
|
<4.5
|
フィルタなし
|
|
SPA4325-FM02/S-000
|
25
|
-5
|
<4.5
|
|
|
SPA4330-FM02/S-000
|
30
|
0
|
<4.5
|
|
|
SPA4335-FM02/H-000
|
35
|
5
|
<4.5
|
|
|
SPA4325-FM02/S-XXX
|
25
|
-5
|
<4.0
|
フィルタあり |
|
SPA4330-FM02/S-XXX
|
30
|
0
|
<4.0
|
|
|
SPA4335-FM02/H-XXX
|
35
|
5
|
<4.0
|
|
|
SPA4340-FM02/H-XXX
|
40
|
10
|
<4.0
|
注：上記仕様は予告無く変更する場合があります。
■ ピン配置
|
ピン番号
|
説明
|
ピン番号
|
説明
|
|||
|
1
|
+3.3V
|
2 |
+3.3V
|
|||
|
3
|
NC
|
4
|
NC
|
|||
|
5
|
GND
|
6
|
GND
|
|||
|
7
|
Upper computer receive
|
8
|
Upper computer transmit
|
|||
|
9
|
GND
|
10
|
GND
|
|||
|
11
|
NC
|
12
|
NC
|
|||
|
13
|
Amplifier switch (enable) input, (low level enable)
|
14
|
NC
|
|||
|
15
|
NC
|
16
|
NC
|
|||
|
17
|
NC
|
18
|
NC
|
|||
|
19
|
NC
|
20
|
NC
|
|||
|
21
|
GND
|
22
|
GND
|
|||
|
23
|
NC
|
24
|
NC
|
|||
|
25
|
GND
|
26
|
GND
|
|||
|
27
|
NC
|
28
|
NC
|
|||
|
29
|
+3.3V
|
30
|
+3.3V
|
|||
注： 30-pin type: HIROSE DF11-30DP-2DSA

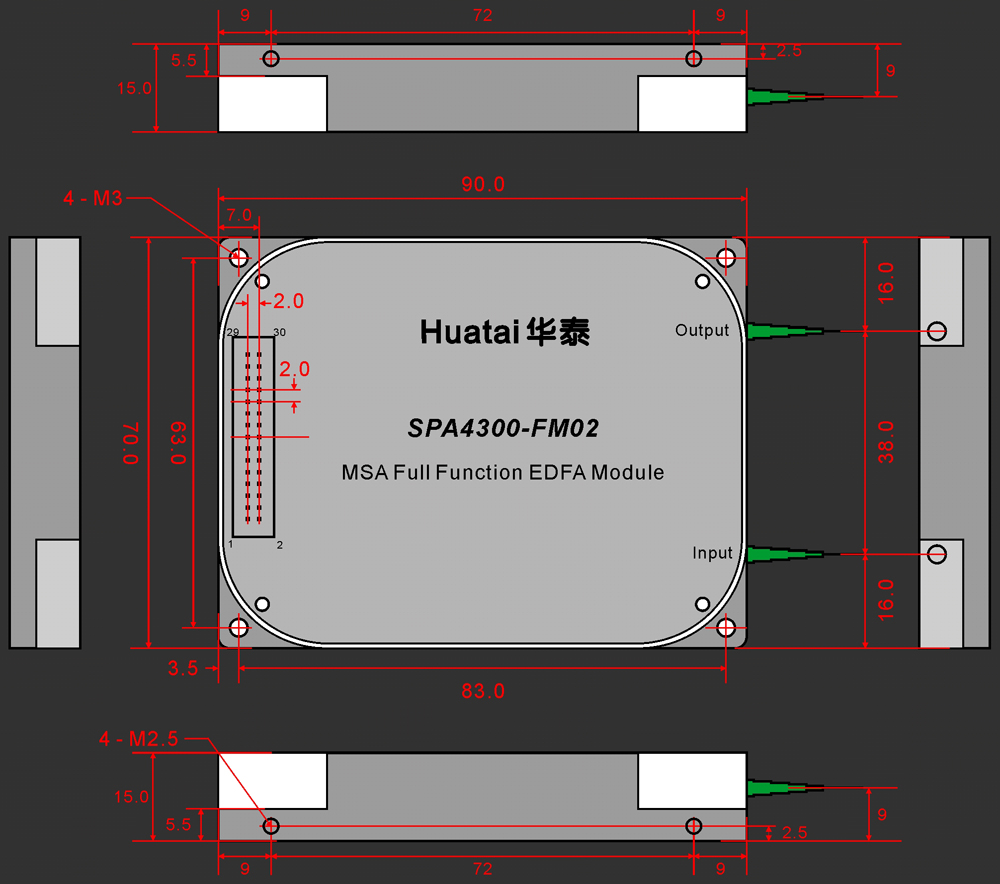

■ 製品図面
■ 注文方法
SPA43①①-FM02/②-③③③-④④/⑤⑤
| ①① | アンプ利得 20：20 dB、25：25 dB、30：30 dB、35：35 dB、40：40 dB |
| ② | アンプタイプ S：標準タイプ、H：低雑音高利得タイプ |
| ③③③ | 内蔵フィルタ 000：フィルタなし、C34：SHD伝送用1550.12 nmフィルタ、CXX：100GHz ITUグリッド波長、HXX：50GHz ITUグリッド波長、CBL：1528 ~ 1543 nm、CRE：1547 ~ 1563 nm |
| ④④ | コネクタタイプ LA：LC/APC、LP：LC/UPC、SA：SC/APC、SP：SC/UPC、FA：LC/APC、FP：LC/UPC |
| ⑤⑤ | ファイバ長（片端あたり） 05：0.5 m、08：0.8 m、10：1.0 m |
