■製品名：光ファイバ端面3次元形状測定器 SANA MINI

光ファイバ端面3次元形状測定器は、ファイバ端面の凹凸による光路差で生じた干渉縞を利用して端面の3次元形状を測定する装置で、曲率半径（ROC)、ファイバ高さ（フェルール面からのファイバの凹凸）、頂点オフセット（研磨頂点とファイバ中心との位置ずれ）、研磨角度（APC）などを短時間で測定できます。

SANA MINIは、単心コネクタ用のポータブルな測定器で、フィールドでの使用に適しています。非常に小さく、外部電源なしでUSB接続のみで動作し、曲率半径、頂点オフセット、ファイバー高さなどの形状パラメーターを測定できます。測定結果はExcel形式で生成されますので、管理、分析に非常に便利です。

■ 特徴

・ポータブル
・USBのみで電源及びデータ転送
・自動センタリング
・測定時間2秒
・ベアファイバとベアフェルールの測定
・簡単なPC / APC交換
・一連の固定器具

■ 仕様

型番	SANA MINI
項目	範囲	*再現性1 （コネクタ着脱なし）**	*再現性2 （コネクタ着脱あり）**
ROC：曲率半径	3 ~ Flat mm	±0.1 %	0.2 %
ファイバ高さ（ファイバの突き出し、凹み）	±160 nm	±1 nm	±2 nm
頂点オフセット	0 ~ 200 um	±0.5 um	±1.5 um
APC 角度	0(PC) or 8°(APC)	0.02°	0.03°
測定時間	0.5 秒
電源	DC 24 V
サイズ	120 mm H x 53 mm W x 80 mm D
メーカ	Dimension Technology

■ 特徴の詳細説明

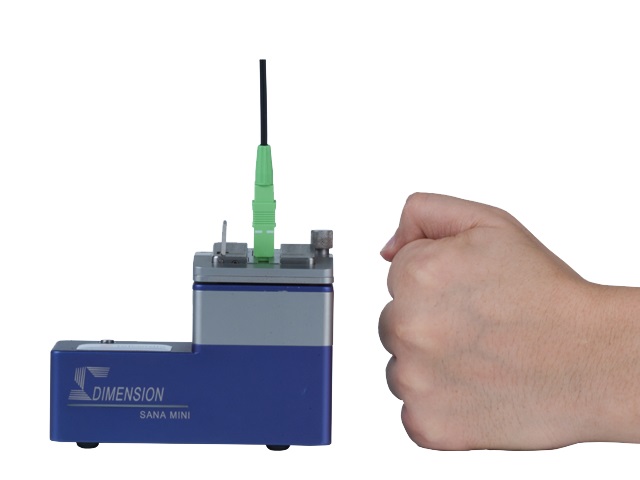

<1> 軽量、ポータブル

ポータブルサイズ：L12 x W5.3 x H8（cm）。重量：0.8kg。エレガントなデザイン。 USB接続のみで電力供給。

＜2＞ユニークな固定用治具

2.5mm用と1.25mm用の固定用治具があります。2.5mm用は、FC / PC、SC / PC、ST / PC、E2000 / PC、DIN、FC / APC、SC / APCの測定に使用します。1.25mm用は、 LC / PC、MU / PC、LC / APCの測定に使用し、 PCとAPC間の変更は非常に簡単です。

<3> 簡単操作

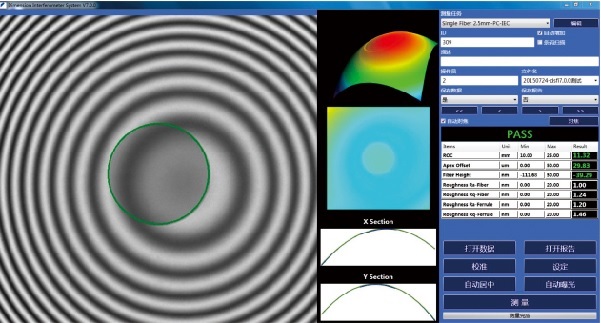

焦点合わせとコネクタ固定部が同じ側にありますので非常に簡単に操作できます。SANAMINIは、SANAと同じインターフェイスですので、SANAと同じ感覚でお使いいただけます。

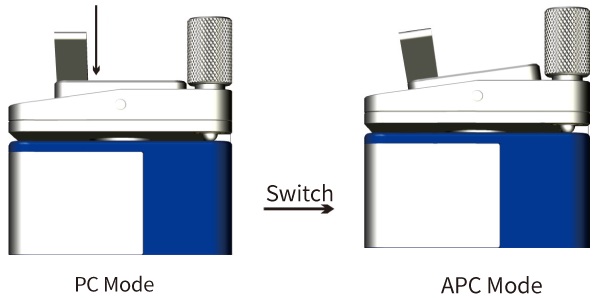

SANA MINIは、PCとAPCの測定を切り替えはワンタッチで済みます。
