光アンプ：AMP-FL82xx-SBシリーズは、次世代の光通信帯域として注目されているＳバンド用途の光ファイバアンプです。フッ化物ファイバ技術を駆使して、従来にない広い波長範囲にわたって、高い利得特性を実現しています。AMP-FL8221-SB-19-WはWDM信号の増幅に対応し、利得平坦性を3 dB以下に抑えたモデルです。

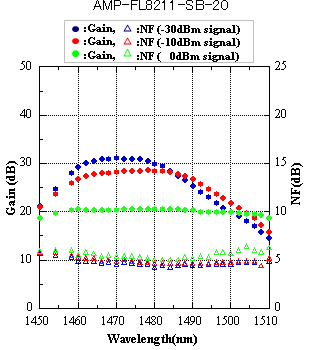

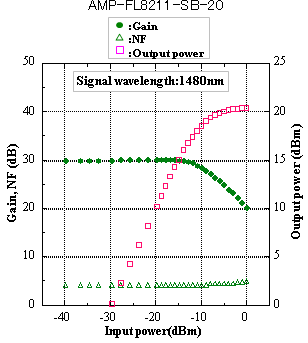

■ 増幅特性例
| ■ 仕様 |
| 型番 | AMP-FL8221- SB-19-W |
AMP-FL8221- SB-19 |
AMP-FL8221- SB-16 |
AMP-FL8211- SB-20 |
AMP-FL8211- SB-16 |
AMP-FL8211- SB-13 |
| 信号波長 | 1470 ~ 1520 nm | 1470 ~ 1520 nm | 1470 ~ 1520 nm | 1460 ~ 1500 nm | 1460 ~ 1500 nm | 1460 ~ 1500 nm |
|
最大出力*1 |
>+19 dBm *1-2 (>80 mW) |
>+19 dBm *1-2 (>80 mW) |
>+16 dBm *1-2 (>40 mW) |
>+20 dBm *1-1 (>100 mW) |
>+16 dBm *1-1 (>40 mW) |
>+13 dBm *1-1 (>20 mW) |
| 利得*2 | 24 dB typ. *2-2 | >30 dB *2-2 | >25 dB *2-2 | >25 dB *2-1 | >20 dB *2-1 | >15 dB *2-1 |
| 利得平坦性*5 | <3 dB | ー | ||||
| 雑音指数*2 | <7 dB *2-2 | <7 dB *2-1 | ||||
| アンプ制御 | ACC , ALC | |||||
| モニター | 光出力パワー、ポンプＬＤ電流、ポンプLD温度、筐体温度 | |||||
| 安全機能 | 入力信号レベル低下時インターロック | |||||
| 無入力警報＆ｲﾝﾀｰﾛｯｸ:<-10dBm | ||||||
| 遠隔制御 | RS232C/IEEE488.1(GP-IB) | |||||
| 入出力ファイバ | SMF28 | |||||
| 入出力光コネクタ*3 |
FC/PC（標準） | |||||
| 動作温度 | 0 ~ 40 ℃ | |||||
| 保管温度 | -10 ~ 60 ℃ | |||||
| 外形寸法 (H x W x D)*4 |
88 x 260 x 350 mm |
|||||
| 重量 | 7 Kg | 6kg | 7kg | 6kg | ||
| 電源 | AC 100 – 240 V (50/60 Hz) | |||||
| メーカ | ファイバーラボ | |||||
*1-1 Input Power: >0 dBm @1480 nm
*1-2 Input Power: >0 dBm @1490 nm
*2-1 Input Power: >-30 dBm @1480 nm
*2-2 Input Power: >-30 dBm @1490 nm
*3 オプションでAPC研磨、SCコネクタへの変更も可能
*4 突起部含まず
*5 入力0 dBm/ch @ 1471/1491/1511 nmにおける1471 nmと1511 nmの利得差
※入出力光アイソレータ内蔵
●製品改良のため、仕様等を予告無く変更する場合があります。
●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
