Optilab社のラックマウント型ラマンアンプRA-CL1-15-Rは、C-bandとL-bandの両方を増幅する分布型ラマン増幅器です。RA-CL1-15-Rは波長1520 – 1602 nmで15 dBの平坦なゲインが得られ、200 DWDMチャンネルの増幅に利用できます。4つのポンプチャネルがあり、各チャネルは2台のハイパワーLDと1台の偏光ビームコンバイナ（PBC)で構成されています。また、ユニットには、安定性、信頼性のよいレーザ電流制御回路をベースにしたマイクロコントローラが内蔵されています。RA-CL1-15-Rは、大チャネル数のDWDM 40 G/100 G伝送やファイバセンサシステムにお使いいただける理想的なアンプです。LCDタッチスクリーンやLabVIEW(TM)インターフェースを備えており、簡単に操作できます。

■ 特徴

・1520-1602 nmの動作波長
・>15 dB オン/オフゲイン
・<±1.5 dB ゲイン平坦性
・優れた安定性
・200 DWDMチャンネルの増幅
・タッチスクリーンLCD＆USBインターフェース

■ 用途

・長距離/超長距離システム
・長距離無中継リンク
・低遅延リンク
・多チャネルDWDMネットワーク
・40/100 Gbps伝送

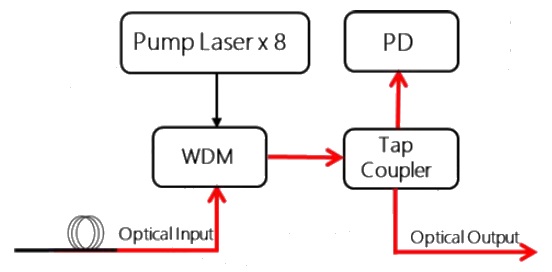

■機能ブロック図

■仕様（データシートPDF)

　型番 RA-CL1-15-R
　一般仕様
　動作波長
 1520 nm – 1602 nm
　入力信号レベル
 -40 ~ -10 dBm
　ポンプパワー
 1.5 W max.
　平均ゲイン @ -15 dBm入力
 >15 dB
　ゲイン平坦性
 <±1.5 dB
　信号挿入損失
 <1 dB
　出力安定性
 <±0.1 dB (24時間)
　偏光度
 <5％（各チャンネル）
　機械的仕様
　動作温度
 -5 ~ ＋55 ℃
　保管温度
 -40 ~ +80 ℃
　動作湿度
 0 – 90% RH
　電源
 110 – 240 V AC
　リモートポート
 USB 2.0
　サイズ
 3U: 450 mm x 615 mm x 137 mm
　光入力ファイバ
 SMF-28, 3 mm被覆（コネクタなし）
　出力ファイバコネクタ
 FC/APC
　メーカ
 Optilab
