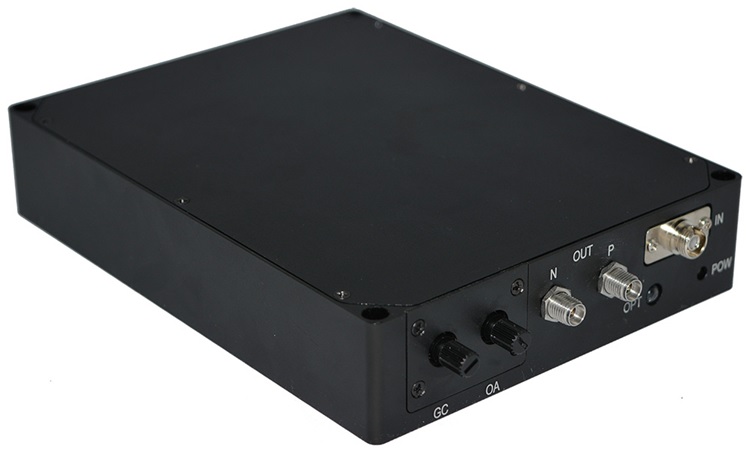

PR-40G-Mは高速フォトレシーバモジュールです。30 GHz帯域幅と3000 V/Wの変換ゲインが特徴で、40 Gbpsのデジタル通信に利用できます。リニアな応答なので、QAM-16のようなパルス振幅変調（PAM）信号の受信に適しています。同一のUSBポートからリモート制御と電力供給が可能です。35 GHzに達する帯域で、MGC/AGCモードが使用可能です。

■ 特徴

・32 GHz帯域幅
・MGC or AGCモード
・USB電源
・コマンドによるリモート制御
・帯域幅調節

■ 用途

・40 Gb/s DPSK
・PAM-4/QAM-16
・30 GHz RoFリンク

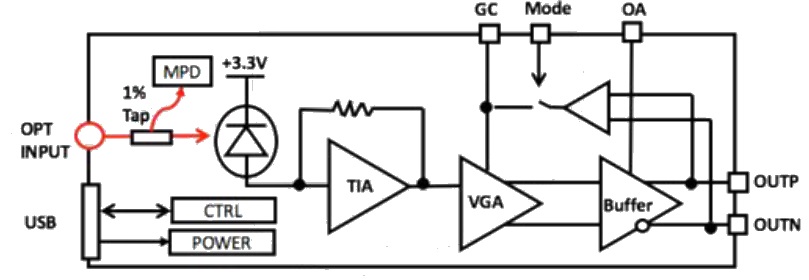

■ 機能ブロック図


■ 仕様



　型番 PR-40G-M
　一般仕様
　PD波長範囲
 1250 nm – 1650 nm
　光入力レベル
 +7 dBm max.
　S21帯域幅
 30 GHz typ.
　差動変換ゲイン
 3000 V/W typ.
　光リターンロス
 30 dB typ.
　PDL @ 1550 nm
 0.25 dB max.
　出力リターンロス
 <-10 dB up to 25 GHz
　差動出力電圧
 1800 mVp-p まで
　出力カップリング
 DC（ACカップリングの場合、外部DCブロックが必要です）
　インピーダンス
 50 Ω
　入力換算雑音密度
 32 pA/√Hz max.
　等価雑音パワー
 17 pW/√Hz @ 1 GHz
　機械的仕様
　動作温度
 0 ~ +50 ℃
　保管温度
 -55 ~ +85 ℃
　電源
 5 V DC （USB端子経由）
　光コネクタ
(→光コネクタとは)
 FC/APC
　電気出力コネクタ
 2.92 mm メス（K/SMAコンパチブル）
　ローカルアラーム
 LED: 光入力パワー
　リモートアラーム
 RS-232（オプション）
　サイズ
 150 mm x 115 mm x 30 mm
　ハウジング
 精密加工アルマイト
　最大絶対定格
　入力光パワー
 10 mW
　ESD, 入出力 Pin
 1000 V min.
　ESD, 他の全てのPin
 2000 V min.
　ラッチアップ
 JESD78 Class 2
　湿度
 95 %
　メーカ
 Optilab
