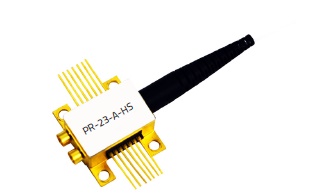

PR-23-A-HSはアナログ用の23GHzリニアフォトレシーバです。ハーメチックシール、高直線性TIAゲイン、２つのGPPO-RF出力コネクタを特徴としています。フォトレシーバは14ピンバタフライパッケージにPINフォトダイオードと線形トランスインピーダンスアンプ（TIA)を装備しています。また、内蔵可変ゲインアンプにより手動(MGC)/自動(AGC)の両モードでゲインコントロール可能で、MGCモードで1500 V/Wのリニアな変換ゲインを得ることができます。AGCモードでは、一定差動電圧になるよう自動調節して1200mVまで出力できます。高変換ゲイン、低入力換算雑音で、高速アナログ受信用途に最適です。

■ 特徴

・ハーメチックシール
・23GHzまで調節可能な帯域幅
・VGA集積リニアＴＩＡ
・14Pin mini-DILパッケージ
・差動ＲＦ出力デュアルGPPOコネクタ
・MGC & AGCモード

■ 用途

・23 GHzまでのリニアレシーバ
・23 GHz アナログRoFリンク
・低ノイズアナログヘテロダイン検出
・トランスポンダー & ラインカード設計

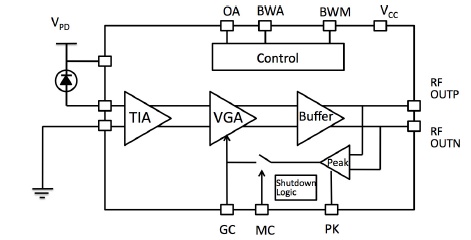

■ 機能ブロック図
■ 仕様　（データシートPDF）
型番 PR-23-A-HS
　一般仕様
　最適動作波長
 950 ~ 1650 nm
　光入力レベル
 +4 dBm max.
　S21 3 dB 帯域幅
 23 GHz typ.
　暗電流 @ 25℃, 3.3 V
 5 nA typ.
　コンバージョンゲイン
 1500 V/W typ., 1300 V/W min.
　光リターンロス
 30 dB typ.
　光PDL @ 1550 nm
 0.25 dB max.
　PD逆バイアス電圧
 3.3±0.2 V
　TIA動作電圧
 3.3±0.2 V
　出力リターンロス
 8 dB @ 20 GHz
　差動出力電圧
 1200 mVpp まで
　インピーダンス
 50 Ω
　出力カップリング
 DC (外部ACカップリングが必要）
　インパルス応答
 22 ps typ.
　等価入力雑音密度
 100 pA/√Hz max.
　機械的仕様
　動作温度
 0 ℃ ~ +75 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 % max.
　電源電流
 87 mA typ., 93 mA max.
　消費電力
 275 mW typ., 307 mW max.
　ハウジングサイズ
 18 mm x 22 mm x 8.5 mm
　ファイバコネクタ
(→光コネクタとは)
 FC/APC or LC/APC
　光ファイバ
 SMF-28
　パッケージタイプ
 14 pin butterfly min-DIL
　RF出力コネクタ
 デュアル GPPO
　メーカ
 Optilab
