mux-photo ●CWDM、DWDM用豊富なラインナップ
●低インサーションロス
●高アイソレーション
●将来的な波長増加に備えたアップグレードポートの装備可

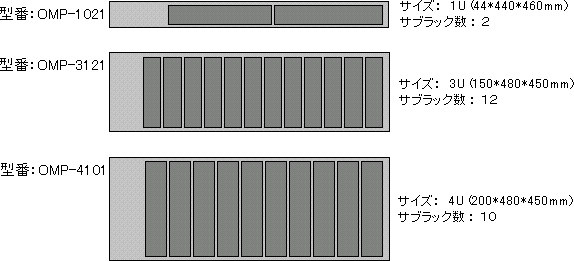

■ Mux/Demux & Splitter/Coupler共通プラットフォーム（筐体サイズ）

platform

■ Mux/Demux ユニット (DWDM & CWDM)

対応波長

●ＣＷＤＭ：　1270,1290,………,1610nm  or  1271,1291,………,1611nm
●ＤＷＤＭ：　ITU ch62 (1527.99nm) ~ ch61 (1564.68nm)

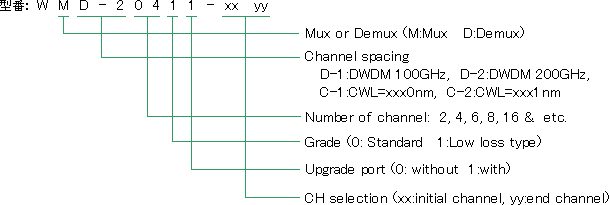

mux-spec

ご発注例：
　●サブユニット式１Ｕ筐体（２サブユニット対応） — 型番： OMP-1021
　●サブユニット式４Ｕ筐体（10サブユニット対応） — 型番： OMP-4101
　●1471, 1491, … , 1611nm 8波長対応CWDM MUXユニット（低損失タイプ、アップグレードポート無） — 型番： WMC-20810-4761
　●１Ｕ筐体収容 1471,1511,1551,1591nmの４波長対応CWDM MUX/DEMUXユニット（スタンダードタイプ、アップグレードポート付） — 型番： OMP-1021 + WMC-20401-4759 + WDC-20401-4759
　●100GHz間隔ITU ch21～28 8波長対応DWDM DEMUXユニット（スタンダードタイプ、アップグレードポート付） — 型番： WDD-10801-2128
　●1U筐体収容 200GHｚ間隔 ch21,23,25,27 4波長対応DWDM MUX/DEMUXユニット（スタンダードタイプ、アップグレードポート無） — 型番： OMP-1021 + WMD-20400-2127 + WDD-20400-2127
　●（その他） — 各フィルタユニットでは任意の波長の組み合わせが可能ですので、弊社までお問合せください。

■ スプリッタ/カプラ ユニット

splitter-spec

ご発注例：
　●1U筐体収容 8分配×２ユニット — 型番：OMP-1021 + OCU-0108×２ユニット
　●3U筐体収容 8分配×１２ユニット — 型番： OMP-3121 + OCU-0108×１２ユニット
　●3波長を合波し16分配出力ユニット — 型番： OCU-0316
