MD-50-X2-Rは、2チャンネルを1U筐体に組み込んだ50Gb/s帯域幅RFアンプです。各チャンネルはLN変調器を駆動するシングルエンド電圧を出力し、増幅信号を独立に制御、モニターできます。主な用途はEML, EMA, Mach-Zehnder変調器等の駆動で、60Gb/sの入力信号を>7.5Vp-pの駆動電圧レベルに増幅します。平坦な利得と群遅延応答でデジタル用途のための高品質、低ジッター電気駆動信号を発生しますので、有効帯域幅50GHzの広帯域RFアンプとしてもご利用いただけます。26dBのハイゲインですので多くのRoFリンクに利用可能です。

■特徴

・２チャンネルドライバ/アンプ
・50 GHz超のアナログ帯域幅
・60Gb/s超のデータ速度
・2つの独立したRFチャンネル
・可変ゲインコントロール内蔵
・2.4mmコネクタ（オプション K)
・USBによるリモート制御

■ 用途

・60 Gb/sデジタル変調
・50 GHzアナログRFアンプ
・RoFリンク用アンプ
・OC 768 SONET/SDH
・一般的ラボ試験

                 MD-50-X2-R

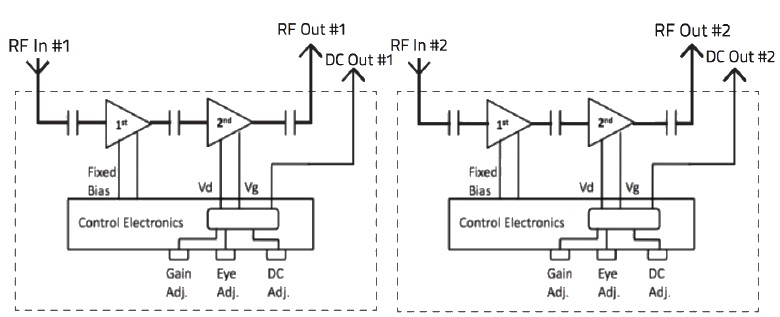

■ 機能ブロック図


■ 仕様（データシートPDF）

 LN変調器の原理
　型番 MD-50-X2-R
　一般仕様
　3dB S21帯域幅
 50 GHz typ.
　S11特性
 <-10 db @ 30 GHz
　飽和出力
 > 23 dBm typ.
　RFゲイン
 15 – 30 dB 可変
　ゲインリップル
 ±1.5 dB over 20 GHz
　入出力インピーダンス
 50 Ω
　入力 VSWR to -10 GHz
 1.6:1 typ.
　出力 VSWR
 2:1 typ.
　総消費電力
 20 W typ.
　RFゲイン調節範囲
 15 dB typ.
　DC 出力調節
 0 – 10 V DC
　デジタル応用
　データ速度
 > 60 Gb/s
　パルス応答
 10%, 立ち上がり時間 8 ps typ.
　出力振幅
 7.5 Vp-p typ.
　入力範囲
 500 mV – 1.5 V
　アナログ応用
　P1dB出力出力
 > 23 dBm max.
　グループディレイ (2 -10 GHz)
 ±25 ps
　ノイズフィギュア
 11 dB typ.
　小信号ゲイン
 30 dB typ.
　機械的仕様
　動作温度
 0 ℃ ~ +60 ℃
　保管温度
 -40 ℃ ~ +85 ℃
　動作湿度
 85 %
　電源
 110/220 V AC, 50/60 Hz
　アクセサリー
 AC電源コード,  USBコード
　RF 入出力コネクタ
 2.4 mm(V), K コネクタ（オプション）
　ディスプレイ出力
 デュアル LCD
　リモートコントロール
 USB2.0
　メーカ
 Optilab
