■製品名：20 GHz 変調器ドライバ /DCバイアス調節付 (MD-20-M)

光変調器ドライバ：MD-20-Mは、光変調器を駆動するための高品質なシングルエンド電圧を出力する20GHz帯域幅のコンパクトなRFアンプモジュールです。EML, EAM, MacZender型デバイスの駆動に利用できるのに加え、RFリンクで20GHzまでのRFアンプとしても利用できます。また、23Gb/sのデータ入力信号を7.5Vp-p以上の駆動電圧に増幅します。平坦な利得と群遅延応答を有しており、デジタル用途のための高品質、低ジッター電気駆動信号を発生します。また、パッケージはアルマイト処理で長期間安定にご使用いただけます。手動のDCバイアス電圧出力ポートを備えていますので、DCバイアス電圧をRF入力ポートから供給するタイプの変調器、あるいはDCパイアス端子から供給するタイプの変調器の両方に対応可能です。

■特徴 ・帯域幅　0.1 ~ 20 GHz ・出力　26 dBm ・データ速度 23Gb/s ・手動DCバイアス調整 0 ~ 10 V ・ダイプレックスDC入力ポート（オプション） ・USBからのゲインコントロール ・内蔵ヒートシンク ■ 用途 ・20 GHz アナログRoFリンク ・20 GHzまでのRF信号増幅 ・ラボ試験、測定 ・23 Gb/sデジタル変調
	MD-20-M

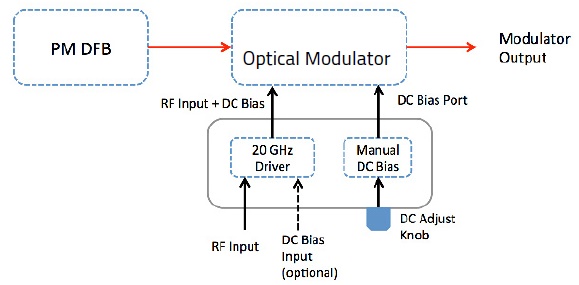

 ■機能ブロック図

DCバイアス電圧は変調器のRF入力ポート、あるいはDCパイアス端子から供給可能です。（図はDCバイアス端子から供給する例）



■ 仕様（データシートPDF)

LN変調器の原理

型番	MD-20-M
一般仕様
3dB S21帯域幅	18 GHz typ.
小信号ゲイン	24 dB typ.
入力 1 dB コンプレッションポイント	0 dBm
S11 特性	< -10 dB: 1 ~ 15 GHz < -5 dB: 15 ~ 20 GHz
S22 特性	< -10 dB : 1 ~ 12 GHz < -5 dB : 12 ~ 20 GHz
RFゲイン	19 ~ 24 dB, 可変
ゲイン調節範囲	5 dB typ.
ゲインリップル	< ±0.5 dB
入力、出力インピーダンス	50Ω
入力 VSWR to -10 GHz	1.6:1 typ.
出力 VSWR	2.0:1 typ.
手動 DCバイアス調節範囲	0 ~ +10 VDC
アナログ仕様
RF帯域幅	20 GHz typ.
最大出力	26 dBm typ.
入力 IP3	12 dBm typ.
群遅延	±70 ps
ノイズフィギュア	9 dB typ.
デジタル応用
データ速度	23 Gb/sまで
出力振幅	7.5 Vp-p typ.
パルス応答	10% 立ち上がり時間 35 ps typ.
出力振幅	7.5 Vp-p max.
入力範囲	500 mV – 1.5 V
機械的仕様
動作温度	-20 ℃ ~ +70 ℃
保管温度	-45 ℃ ~ +100 ℃
動作湿度	85 %
電源	+12V DC, 1 A max.
消費電力	10 W max.
アクセサリー	ケーブル
RF 入出力コネクタ	入力: SMA 雌型 出力: SMA 雄型
電気コネクタ	4-pin Molex
リモートインターフェース	USB 2.0
サイズ	160 mm x 65 mm x 32.5 mm
メーカ	Optilab
